تجهیزات بازرسی غیرمخرب NDT چیست و چه کاربردی دارد؟

تجهیزات بازرسی غیرمخرب NDT ابزاری هستند که به کمک آن‌ها می‌توان کیفیت، مقاومت و سلامت مواد یا قطعات صنعتی را بدون آسیب‌زدن به ساختارشان بررسی کرد.

هدف اصلی تجهیزات بازرسی غیرمخرب NDT شناسایی عیوب سطحی یا زیرسطحی، شامل ترک‌ها، حفره‌ها، نفوذها، سایش‌ها، خوردگی‌ها و تغییرات ساختاری است که می‌توانند منجر به شکست سازه‌ای و حوادث پرهزینه گردند.

در تجهیزات بازرسی غیرمخرب NDT طیف گسترده‌ای از ابزارهای بازرسی وجود دارد که برای تشخیص ویژگی‌های مواد بدون ایجاد هیچ‌گونه آسیب در هنگام آزمایش به کار می روند. با استفاده از روش‌های آزمایش غیرمخرب NDT، می‌توان انواع نقص‌ها، خوردگی‌ها و نقاط ضعف را در تجهیزات صنعتی، ساختمان ها، خطوط لوله و پل ها شناسایی کرد. از روش‌ NDT وضعیت واقعی سازه‌ها بدون تخریب بررسی می شوند و از بروز خرابی‌های پرهزینه پیشگیری می گردد.

در صنایع امروز، ایمنی تنها یک شعار نیست؛ یک نیاز ضروری برای ادامه بقا و رقابت حرفه‌ای است. در این میان، تجهیزات بازرسی غیرمخرب NDT نقش همان چشم پنهان صنعت را بازی می‌کنند؛ ابزاری که بدون کوچک‌ترین آسیب، وضعیت واقعی یک قطعه را آشکار می‌کند و به مهندسان اجازه می‌دهد تصمیم‌های دقیق‌تر و هوشمندانه‌تری بگیرند.

این تکنولوژی‌ها در صنایع نفت و گاز، هوافضا، ریلی، خودروسازی، سازه‌های فلزی و حتی پزشکی، پایه اصلی کنترل کیفیت محسوب می‌شوند. با رشد پروژه‌های صنعتی و افزایش نیاز به استانداردهای ایمنی، استفاده از تجهیزات بازرسی غیرمخرب NDT هر سال گسترده‌تر و تخصصی‌تر می‌شود.

? جدول کاربرد تجهیزات بازرسی غیرمخرب در صنایع مختلف

صنعت	تجهیزات تخصصی NDT	کاربردها و اهداف بازرسی
نفت و گاز	? دستگاه فراصوتی (UT)، رادیوگرافی (RT)، ذرات مغناطیسی (MT)	شناسایی ترک لوله‌ها، خوردگی خطوط انتقال، بررسی کیفیت جوش، تشخیص تخلخل در مخازن
هوافضا	⚙️ جریان گردابی (Eddy Current)، آرایه فراصوتی فازی (Phased Array)	بررسی قطعات توربین، بال‌ها و کامپوزیت‌ها، تشخیص شکست‌های ریز و خستگی مواد
خودروسازی	? ادی کارنت (Eddy Current)، نفوذی رنگی (PT)، فراصوتی (UT)	ارزیابی قطعات موتور، شافت‌ها و بدنه خودرو، تشخیص ترک‌های سطحی و زیرسطحی
نیروگاه‌ها و تجهیزات سنگین	? فراصوتی (UT)، نشر صوتی (Acoustic Emission)، بازرسی چشمی (VT)	پایش سلامت بویلر، مخازن تحت فشار، شناسایی تغییرات تنش و ارتعاش در سازه‌ها
ساختمان و زیرساخت	?️ پالس فراصوتی بتن (Ultrasonic Pulse Velocity)، رادیوگرافی سازه‌ای (RT)	ارزیابی مقاومت بتن، بررسی پل‌ها و ستون‌ها، تشخیص ترک‌های پنهان در سازه‌ها

کاربردهای تجهیزات بازرسی غیرمخرب در صنایع مختلف

تجهیزات بازرسی غیرمخرب NDT در هر صنعتی با تنظیمات خاصی به کار گرفته می‌شوند تا حداکثر کارایی را داشته باشند.

صنعت نفت و گاز و خطوط لوله

لوله‌ها، مخازن و شیرآلات باید در شرایط بسیار سخت (فشار و دمای بالا، محیط‌های خورنده) کار کنند. تجهیزات بازرسی غیرمخرب NDT در این بخش حیاتی هستند.

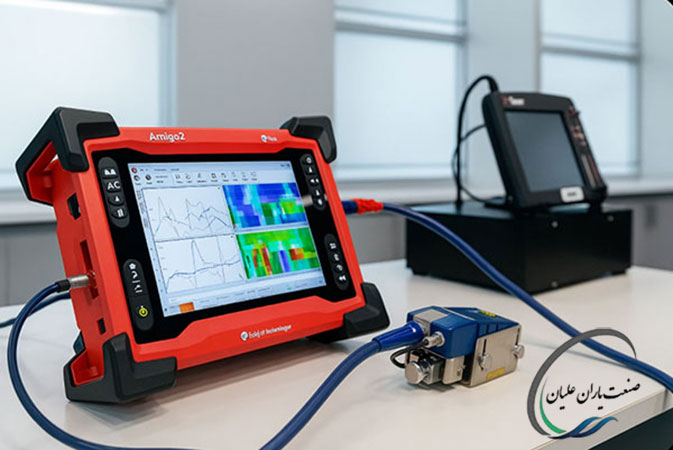

تجهیزات UT با آرایه فازی (PAUT): برای اسکن سریع جوش‌های خط لوله و اندازه‌گیری دقیق ضخامت دیواره‌ها جهت ارزیابی خوردگی (Corrosion Mapping).

تجهیزات بازرسی مغناطیسی مبتنی بر اسکنر (MFL – Magnetic Flux Leakage): برای بازرسی داخلی خطوط لوله (PIGs) به‌منظور شناسایی نواحی از دست‌رفته فلز به دلیل خوردگی.

صنعت ساختمان و سازه‌های فلزی (Bridge and Infrastructure)

از پل‌ها تا برج‌ها، همگی نیاز به اطمینان از سلامت جوش‌ها و اتصالات دارند.

تجهیزات رادیوگرافی صنعتی (CR/DR): برای تأیید کیفیت جوش‌های سازه‌ای در محل پروژه.

تجهیزات تست بتن (Rebar Locators و Schmidt Hammer): گرچه جزو NDT کلاسیک نیستند، اما برای ارزیابی سلامت سازه‌های بتنی مورد استفاده قرار می‌گیرند.

صنعت خودروسازی و هوافضا

در این صنایع، دقت می‌تواند جان انسان را تعیین کند و الزامات کیفی بسیار بالاتر از حد معمول هستند.

آزمون فراصوت پیشرفته (Air-Coupled UT): برای بازرسی مواد کامپوزیتی که در بدنه هواپیماها رایج هستند و استفاده از کوپلانت مایع در آن‌ها دشوار است.

تجهیزات جریان گردابی ویژه: برای بررسی خستگی و ترک‌های ریز در چرخ‌دنده‌ها و قطعات موتور که تحت بارهای چرخشی شدید قرار دارند.

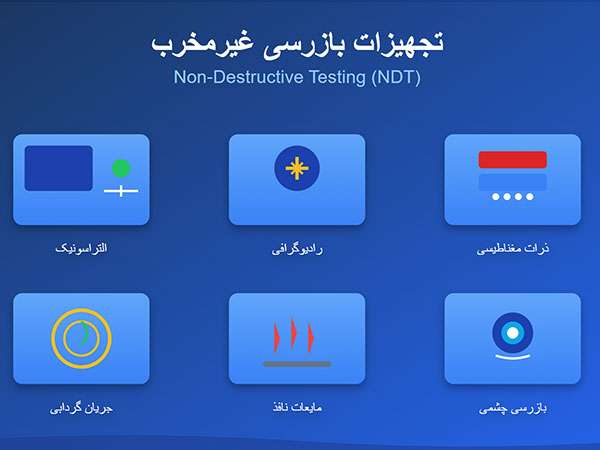

اینفوگرافی محصول

قیمت تجهیزات بازرسی غیرمخرب NDT

قیمت تجهیزات بازرسی غیرمخرب NDT بسته به نوع دستگاه، دقت اندازه‌گیری، برند سازنده و امکانات فنی آن متفاوت است. در بازار ایران، تجهیزات NDT از ابزارهای ساده مانند ضخامت‌سنج‌های التراسونیک گرفته تا سیستم‌های پیشرفته‌ای مانند فازآرایه‌‌ای‌ (PAUT)، رادیوگرافی دیجیتال (DR)، سختی‌سنج‌ها و دوربین‌های ترموگرافی، بازه قیمتی گسترده‌ای دارند. معمولاً دستگاه‌های پایه که برای کنترل‌های روزمره و تست‌های ساده استفاده می‌شوند، قیمت اقتصادی‌تری دارند؛ در حالی‌ که دستگاه‌های تخصصی مجهز به نرم‌افزارهای تحلیلی، حافظه داخلی، قابلیت اتصال به کامپیوتر و دقت بالا، در رده قیمتی بالاتر قرار می‌گیرند. عوامل دیگری مانند گارانتی معتبر، خدمات پس از فروش، لوازم جانبی، عمر باتری، نوع سنسور و استانداردهای مورد تأیید نیز در تعیین قیمت نهایی تأثیر قابل‌توجهی دارند. از آنجا که NDT نقش اساسی در ایمنی سازه‌ها و تجهیزات صنعتی دارد، بسیاری از شرکت‌ها ترجیح می‌دهند هنگام خرید، به‌جای انتخاب ارزان‌ترین گزینه، سراغ دستگاه‌هایی بروند که کیفیت، دقت و پایداری عملکرد آن‌ها تضمین‌شده باشد.

انواع روش‌ها درتست توسط این روش

. آزمون فراصوتی دیجیتال (Ultrasonic Testing – UT)

. آزمون رادیوگرافی صنعتی (Radiographic Testing – RT)

. آزمون مایعات نافذ (Liquid Penetrant Testing – PT)

. آزمون ذرات مغناطیسی (Magnetic Particle Testing – MT)

. آزمون جریان گردابی (Eddy Current Testing – ECT)

. بازرسی چشمی (VT)

. تست التراسونیک (UT)

. ترموگرافی حرارتی (IR)

روش‌های تجهیزات بازرسی غیرمخرب NDT بر مبنای فیزیک‌های مختلفی عمل می‌کنند. انتخاب روش مناسب بستگی به نوع ماده، شکل هندسی قطعه و نوع عیوب مورد انتظار دارد.

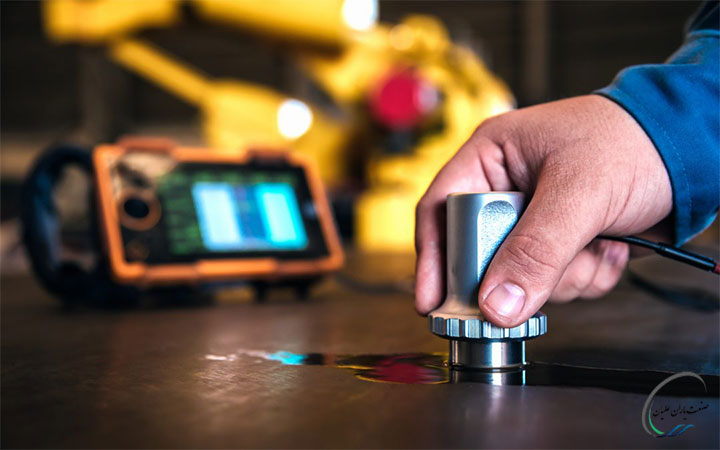

روش اول: آزمون فراصوتی دیجیتال (Ultrasonic Testing – UT)

در این روش از امواج صوتی با فرکانس بالا (معمولاً بین 0.5 تا 25 مگاهرتز) استفاده می‌شود که توسط پروب به داخل قطعه فرستاده می‌شوند. زمانی که موج به یک سطح داخلی یا عیب برخورد می‌کند، منعکس شده و به گیرنده بازمی‌گردد. زمان رفت و برگشت و شدت موج منعکس شده برای تعیین محل، اندازه و جهت‌گیری عیب استفاده می‌شود.

معادلات پایه:

سرعت موج (v) در ماده تابعی از مدول یانگ (E) و چگالی (ρ) است:

v = √(E / ρ)

عمق عیب (d) با استفاده از زمان سفر (t) موج:

d = (v × t) / 2

تجهیزات بازرسی غیرمخرب NDT در این بخش شامل دستگاه‌های UT دیجیتال (با تکنیک‌های TOFD و Phased Array)، انواع پروب‌ها، کوپلانت‌ها و نرم‌افزارهای تحلیل سیگنال هستند. این تکنیک در صنایع هوافضا و پتروشیمی برای ضخامت‌سنجی، تشخیص ترک‌های جوش و خوردگی داخلی کاربرد گسترده دارد.

روش دوم: آزمون رادیوگرافی صنعتی (Radiographic Testing – RT)

در این شیوه، پرتوهای نفوذکننده (ایکس یا گاما) از میان قطعه عبور می‌کنند. مواد با چگالی بالاتر مقدار بیشتری از پرتو را جذب می‌کنند. تصویر نهایی روی فیلم یا آشکارساز دیجیتال تشکیل می‌شود و کنتراست آن نشان‌دهنده وجود عیوب داخلی است. این روش برای تشخیص تخلخل‌ها، ناخالصی‌ها و عدم ذوب کامل در جوش‌ها بسیار مؤثر است.

تجهیزات مورد استفاده شامل چشمه‌های پرتو ایکس، ایزوتوپ‌های رادیواکتیو مانند Ir-192 و Co-60، سیستم‌های تصویربرداری دیجیتال DR/CR و محافظ‌های سربی برای ایمنی پرسنل می‌باشد.

روش سوم: آزمون مایعات نافذ (Liquid Penetrant Testing – PT)

این روش عمدتاً برای تشخیص عیوب سطحی باز مانند ترک‌های مویی روی مواد غیرمتخلخل به کار می‌رود. مراحل آن شامل تمیزکاری سطح، اعمال مایع نافذ، پاک‌سازی اضافات، اعمال ظاهرکننده و در نهایت بازرسی زیر نور مرئی یا فرابنفش است.

روش چهارم: آزمون ذرات مغناطیسی (Magnetic Particle Testing – MT)

این روش منحصراً برای مواد فرومغناطیسی مانند فولادها استفاده می‌شود و برای تشخیص عیوب سطحی و زیرسطحی نزدیک به سطح کاربرد دارد.

مراحل اجرا و تجهیزات شامل مغناطیسی کردن قطعه با استفاده از جریان مستقیم (DC)، جریان متناوب (AC) یا جریان پالسی، اعمال ذرات مغناطیسی ریز به رنگ سیاه یا فلورسنت، و تشکیل اندیس‌های مغناطیسی است. در محل عیب، خطوط شار مغناطیسی دچار نشت می‌شوند و ذرات در آن‌جا تجمع کرده و الگوی ترک را نمایان می‌سازند. تجهیزات مورد استفاده شامل یوک‌های مغناطیسی قابل حمل، سیم‌پیچ‌ها و حمام‌های ذرات مغناطیسی است.

روش پنجم: آزمون جریان گردابی (Eddy Current Testing – ECT)

این تکنیک از القای الکترومغناطیسی برای بررسی مواد رسانا استفاده می‌کند. سیم‌پیچی که جریان متناوب از آن عبور می‌کند میدان مغناطیسی متغیر ایجاد می‌کند و جریان‌های گردابی در قطعه شکل می‌گیرد. تغییرات در هدایت الکتریکی یا نفوذپذیری مغناطیسی موجب تغییر در امپدانس سیم‌پیچ شده و دستگاه آن را ثبت می‌کند. این روش بسیار سریع است و عیوب سطحی و زیرسطحی کم‌عمق را با دقت تشخیص می‌دهد.

روش ششم: بازرسی چشمی (VT)

تشخیص سریع عیوب سطحی با ابزارهایی مانند بُرزکوپ و ویدئو اسکوپ انجام می‌شود و برای کنترل اولیه و ارزیابی ظاهری قطعات کاربرد دارد.

روش هفتم: تست التراسونیک (UT)

در این روش از امواج صوتی برای کشف ترک‌های داخلی و ضخامت‌سنجی استفاده می‌شود. این روش دقت بالا دارد و برای قطعات ضخیم مناسب است.

روش هشتم: ترموگرافی حرارتی (IR)

در این تکنیک با ثبت الگوهای دمایی سطح، نواحی معیوب شناسایی می‌شوند. این روش بدون تماس است و برای پایش سریع و عیب‌یابی کاربرد فراوان دارد.

جدول روش های آزمایش بازرسی غیر مخرب

روش بازرسی	نماد / آیکن مفهومی	کاربرد و ویژگی فنی
آزمایش فراصوتی (UT)	? موج صوتی و حسگر فراصوت	تشخیص ترک‌ها و نقص‌های داخلی، اندازه‌گیری ضخامت، دقت بالا و بدون تخریب قطعه
آزمایش رادیوگرافی (RT)	☢️ پرتو ایکس یا گاما	نمایش ساختار داخلی با تصویربرداری، شناسایی منافذ، تزریق ناقص جوش یا تخلخل مواد
آزمایش ذرات مغناطیسی / نفوذی رنگی (MT/PT)	? میدان مغناطیسی و قطره رنگی	کشف ترک‌های سطحی و نزدیک سطح، قابل اجرا روی قطعات پیچیده، سریع و کارآمد

مزایای کلیدی استفاده از تجهیزات این روش

حفظ ایمنی عمومی و پرسنل از مهم‌ترین دستاوردهای NDT است، زیرا سلامت سازه‌هایی که در معرض تنش‌های بالا قرار دارند تضمین می‌شود. شناسایی زودهنگام عیوب نیز باعث کاهش هزینه‌های تعمیر و جایگزینی می‌شود و از خرابی‌های بزرگ جلوگیری می‌کند. همچنین، با اجرای نگهداری مبتنی بر وضعیت، عمر مفید تجهیزات افزایش یافته و فرایندهای ساخت مانند جوشکاری، ریخته‌گری یا پوشش‌دهی تحت کنترل کیفی دقیق قرار می‌گیرند. پایبندی به استانداردهای ملی و بین‌المللی نیز از دیگر ضرورت‌های استفاده از NDT است.

این تجهیزات در مرحله کنترل کیفی، بازرسی‌های ادواری و حتی پروژه‌های تحقیقاتی نقش مهمی دارند. بررسی دقیق بدون تخریب نمونه علاوه بر کاهش هزینه‌ها، موجب افزایش طول عمر قطعات می‌شود.

چرا تجهیزات بازرسی غیرمخرب اهمیت حیاتی دارند؟

در دنیای امروز استانداردهای ایمنی به‌شدت سخت‌گیرانه شده‌اند. در صنایعی مانند هوافضا، نفت و گاز، نیروگاه‌ها و ساخت‌وساز، کوچک‌ترین نقص می‌تواند عواقب فاجعه‌باری ایجاد کند. هیچ سازنده‌ای نمی‌تواند ریسک شکست یا ترک ناگهانی مواد را بپذیرد؛ بنابراین تجهیزات NDT برای شناسایی خطا پیش از وقوع بحران طراحی شده‌اند.

هر صنعتی که تحت تنش، فشار، حرارت یا ارتعاش قرار دارد، با خطر شکست قطعات روبه‌روست و روش‌های سنتی همیشه پاسخگو نیستند. از همین رو NDT وارد میدان شده است تا نقص را پیش از حادثه پیدا کند، هزینه تعمیرات را کاهش دهد، عمر تجهیزات را افزایش دهد و کیفیت تولید را تضمین کند. وقتی یک ترک چند میلی‌متری می‌تواند یک خط لوله را از کار بیندازد، اهمیت این تکنولوژی کاملاً روشن می‌شود.

تحول دیجیتال در دنیای تجهیزات بازرسی

ورود هوش مصنوعی، یادگیری ماشین و تحلیل داده‌های بزرگ تحول عظیمی در NDT ایجاد کرده است. اتوماسیون بازرسی با استفاده از ربات‌ها و اسکنرهای خودکار انجام می‌شود و اپراتور از راه دور تنها نظارت می‌کند. تجزیه و تحلیل پیشرفته نیز امکان تشخیص الگوهای آسیب در مراحل اولیه را فراهم کرده و از توقف‌های پرهزینه جلوگیری می‌کند. همچنین نگهداری پیش‌بینانه با استفاده از مدل‌های یادگیری ماشین، زمان تقریبی خرابی را پیش‌بینی کرده و برنامه‌ریزی دقیق‌تری ارائه می‌دهد.

این فناوری، بازرسی را از یک تست ساده به یک فرآیند هوشمند و پیش‌بینی‌کننده تبدیل کرده است.

کاربرد ترموگرافی در ایمنی صنعتی

ترموگرافی یکی از ابزارهای کلیدی در نگهداری پیشگیرانه است و نقش مهمی در جلوگیری از حوادث الکتریکی و حرارتی دارد. این فناوری با شناسایی نقاط داغ، اتصالات معیوب و ناهنجاری‌های حرارتی، امکان اقدام به‌موقع را فراهم می‌کند و مانع از وقوع خرابی‌های ناگهانی می‌شود.

استانداردها و الزامات جهانی

اعتبار نتایج بازرسی‌های غیرمخرب کاملاً وابسته به رعایت دقیق استانداردها است. خطا در نتیجه‌گیری می‌تواند به رد قطعات سالم یا تأیید قطعات معیوب منجر شود که پیامدهای سنگینی برای صنعت دارد. سازمان‌های بین‌المللی مانند ASTM، ISO و ASNT مقررات سختگیرانه‌ای برای اجرای روش‌های NDT تعیین کرده‌اند. به عنوان مثال، در جوشکاری، استاندارد ASME Section V روش مناسب، تنظیمات تجهیزات و حداقل حساسیت قابل‌قبول را مشخص می‌کند. در ایران نیز شرکت‌های صنعتی با پیروی از استانداردهای API، AWS و ISO سطح ایمنی خطوط تولید خود را ارتقا می‌دهند.

نقش آموزش و نیروی انسانی در NDT

با وجود پیشرفت فناوری، نیروی انسانی متخصص همچنان محور اصلی موفقیت در بازرسی غیرمخرب است. حتی پیشرفته‌ترین سیستم UT نیز به مهارت اپراتوری بستگی دارد که پروب را هدایت کرده و داده‌ها را تفسیر می‌کند. آموزش تخصصی، شناخت ویژگی‌های مواد، درک اصول فیزیکی هر روش و توانایی تحلیل داده‌ها از مهم‌ترین الزامات کار با تجهیزات NDT محسوب می‌شوند. گواهی‌نامه‌های سطح I، II و III نیز برای تضمین مهارت اپراتورها تعریف شده‌اند و دوره‌های بین‌المللی مانند PCN و ASNT SNT-TC-1A در سازمان‌های حرفه‌ای برگزار می‌شود.

آینده و نوآوری‌های پیش رو در حوزه NDT

صنعت NDT در حال حرکت به سمت روش‌های یکپارچه، هوشمند و مبتنی بر داده است. استفاده از حسگرهای نانو و سنسورهای توزیع‌شده امکان شناسایی عیوب در مقیاس میکروسکوپی را فراهم می‌کند. پهپادها و ربات‌های مجهز به سنسور UT، دوربین حرارتی و GPR نقاط مرتفع و خطرناک را بدون نیاز به حضور انسانی با سرعت بالا بررسی می‌کنند. ادغام تکنولوژی NDT با اینترنت صنعتی اشیا نیز باعث می‌شود تا سال 2030 اکثر تجهیزات امکان پایش لحظه‌ای و آنلاین سلامت سازه‌ها را داشته باشند و وابستگی به بازرسی‌های دوره‌ای کاهش یابد.

جمع‌بندی

تجهیزات بازرسی غیرمخرب تنها ابزار فنی نیستند، بلکه یک راهبرد حیاتی برای ایمنی، کاهش هزینه‌ها و افزایش عمر تجهیزات به شمار می‌آیند. این فناوری به صنایع کمک می‌کند تا از آزمون و خطا فاصله بگیرند و به سمت پیشگیری علمی حرکت کنند. با رشد پروژه‌های صنعتی و سخت‌گیری استانداردها، استفاده از NDT به یک ضرورت تبدیل شده است. این فناوری ستون فقرات مدیریت دارایی‌های صنعتی محسوب می‌شود و مانند چشمان دقیق مهندسان، اعماق مواد و سازه‌ها را بدون آسیب‌زدن آشکار می‌سازد. بهره‌گیری هوشمندانه از NDT می‌تواند تضمین‌کننده ایمنی انسان و دوام زیرساخت‌ها باشد و هزینه‌های ناشی از شکست‌های ناگهانی را حذف کند.
