انتخاب بهترین دوربین حرارتی در بازار امروز بیش از آن‌که وابسته به نام تجاری باشد، به تعریف دقیق نوع کاربری شما گره خورده است؛ زیرا وضوح سنسور مادون قرمز (میکروبولومتر) و حساسیت حرارتی دستگاه باید متناسب با هدف عیب یابی انتخاب شود. اگر حوزه کاری شما تعمیرات ظریف بردهای الکترونیکی یا موبایل است، مدل‌های رومیزی و ماکرو مانند کیانلی و RF4 بالاترین راندمان را ارائه می‌دهند؛ اما برای پایش پیوسته تابلوهای برق، موتورخانه‌ها و بازرسی‌های NDT در صنایع سنگین، ابزارهای ارگونومیک فلوک، فلیر یا تستو استاندارد طلایی بازار هستند.
از منظر مالی در شرایط فعلی بازار سال ۱۴۰۵، این تجهیزات طیف قیمتی گسترده‌ای دارند که از مدل‌های جمع‌وجور موبایلی با حدود ۳۰ میلیون تومان برای نشت یابی سبک شروع شده و در سامانه‌های صنعتی فوق پیشرفته به بیش از ۱ میلیارد تومان می‌رسد. در نهایت بهترین گزینه، دستگاهی است که با پوشش دقیق نیاز فنی شما، بازگشت سرمایه سریعی رقم بزند.
فهرست مطالب
سازوکار ترموویژن و مبانی تصویربرداری مادون قرمز
دنیای پیرامون ما پر از انرژی‌هایی است که چشم غیر مسلح قادر به دیدن آن‌ها نیست. هر جسمی با دمای بالاتر از صفر مطلق، از خود تابش مادون قرمز ساطع می‌کند. در واقع این سیستم‌های هوشمند، نور مرئی را به تصویر نمی‌کشند؛ بلکه شدت تابش حرارتی را به سیگنال‌های الکتریکی و سپس به نقشه‌های رنگی تبدیل میکنند. فهم این سازوکار، نخستین قدم برای درک قدرت واقعی این تجهیزات در شناسایی نقاط داغ و نشت‌های انرژی است. وقتی این علم با دقت مهندسی ترکیب میشود، ما ابزاری قدرتمند برای کشف خطاهایی داریم که در حالت عادی از دید پنهان می‌مانند.
تمایز تابش فروسرخ از طیف نور مرئی در پایش عیب‌ها
شاید برایتان سوال باشد که چرا دوربین‌های معمولی برای عیب یابی تاسیسات کافی نیستند. تفاوت اصلی در دامنه موج است. دوربین‌های رایج، نور بازتاب شده از اشیاء را ثبت میکنند، اما یک ترموویژن حرفهای مستقیماً انرژی حرارتی یا همان «امواج فروسرخ» را اندازه می‌گیرد. این قابلیت باعث میشود شما بتوانید دمای واقعی یک قطعه را بدون تماس فیزیکی ببینید. اگر قطعه‌ای در یک مدار الکتریکی بیش از حد داغ شده باشد، دوربین آن را به عنوان یک نقطه پر رنگ نشان میدهد. این تمایز در کارکرد، عملاً مرز بین یک بازرسی ظاهری و یک بررسی تخصصی و مهندسی شده است.
تبدیل امواج حرارتی به دادههای تصویری قابل تحلیل
فرآیند تبدیل امواج نامرئی به یک تصویر رنگی، فراتر از یک تغییر ساده است. سنسورهای میکرو بولومتر درون دستگاه، پرتوهای فروسرخ را جذب کرده و به دادههای عددی تبدیل میکنند. هر پیکسل در این تصویر، در واقع بیانگر یک دمای مشخص است. الگوریتم‌های پردازشگر، به این اعداد طیف‌های رنگی اختصاص می‌دهند؛ مثلا رنگ قرمز برای نقاط داغ و آبی برای سطوح سرد. این یعنی شما با یک تصویر انتزاعی روبرو نیستید، بلکه با یک دیتابیس بصری سر و کار دارید که می‌توانید با تحلیل آن، محل دقیق خرابی‌ها، گرفتگی لوله‌ها یا اتصالات سست الکتریکی را با دقت میلی متری پیدا کنید.

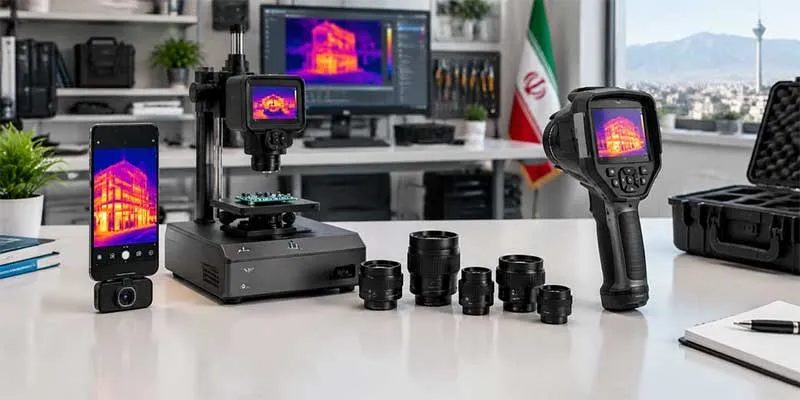

انواع بهترین دوربین حرارتی بر اساس محیط کار و نوع کاربری
برای انتخاب مناسب ترین ابزار، نباید بدون هدف وارد بازار شد. تنوع تجهیزات ترموگرافی در سال‌های اخیر بسیار زیاد شده است. برخی برای کارهای میدانی و سنگین صنعتی ساخته شده‌اند، در حالی که برخی دیگر برای ظریف کاری‌های آزمایشگاهی طراحی شده‌اند. اگر بدانید کاربری شما دقیقاً چیست، می‌توانید از اتلاف بودجه جلوگیری کنید. ما باید میان دستگاه‌های پرتابل، استیشن‌های ثابت و ماژول‌های همراه گوشی تفکیک قائل شویم. درک این تفاوت‌ها به شما کمک می‌کند تا با هوشمندی کامل، بهترین دوربین حرارتی متناسب با پروژه خود را انتخاب کنید و از امکانات بلااستفاده روی دستگاه‌های گران قیمت پرهیز کنید.
ترموویژن‌های تفنگی و پرتابل برای بررسی تأسیسات و تابلوهای برق
این مدل‌ها، آچار فرانسه هر بازرس تاسیسات هستند. طراحی ارگونومیک تفنگی شکل آن‌ها، کار با یک دست را در حین بازرسی تابلوهای برق یا بررسی خطوط انتقال نیرو بسیار راحت می‌کند. این تجهیزات طوری ساخته شده‌اند که در محیطهای خشن صنعتی دوام بیاورند. سرعت عمل در این دوربینها حرف اول را می‌زند؛ کافی است ماشه را بکشید تا تصویر حرارتی آماده تحلیل باشد. اگر با سیستم‌های تهویه، موتورخانه‌ها یا تابلوهای برق فشار قوی سر و کار دارید، این مدل‌ها مطمئن‌ترین انتخاب هستند. آن‌ها ترکیبی از استحکام بدنه و دقت اندازهگیری را به شما ارائه می‌دهند تا در کمترین زمان، بالاترین بازدهی را داشته باشید.
استیشن‌های رومیزی و لنزهای ماکرو در تعمیرات تخصصی بردهای الکترونیکی
تعمیرات بردهای الکترونیکی ظرافت‌های خاص خود را دارد. وقتی با قطعات کوچک اس ام دی سر و کار دارید، دوربین‌های معمولی کارایی ندارند. در این سطح، شما به استیشن‌های رومیزی نیاز دارید که به لنزهای ماکرو مجهز هستند. این دوربینها روی میز کار شما مستقر می‌شوند و کوچک‌ترین اختلاف دما در قطعات را نشان می‌دهند. این قابلیت برای یافتن اتصال کوتاه در مادربردها یا تست آی سی‌های معیوب که داغ میکنند، بی‌نظیر است. دقت کانونی در این ابزارها بسیار بالاست و به شما اجازه میدهد حتی گرمای ناشی از یک خازن کوچک را در فاصله بسیار نزدیک به وضوح رصد کنید.
ماژول‌های حرارتی متصل به گوشی هوشمند برای بازرسی‌های سریع میدانی
ماژول‌های حرارتی که به درگاه شارژ موبایل متصل می‌شوند، تحولی در بازرسی‌های سریع ایجاد کرده‌اند. این دستگاه‌های کوچک، قدرت سنسورهای حرارتی را به صفحه نمایش بزرگ و لمسی گوشی شما می‌آورند. مزیت اصلی آن‌ها در قابل حمل بودن و قیمت مناسب‌شان است. برای یک بازرس ساختمان یا تکنسین سرویس که مدام در حرکت است، حمل یک دوربین بزرگ منطقی نیست. این ماژول‌ها برای تشخیص سریع نشتی آب، یافتن پل‌های حرارتی در دیوارها یا کنترل دمای قطعات در فواصل کوتاه عالی هستند. کافی است اپلیکیشن مربوطه را باز کنید و در لحظه، گزارشهای دمایی خود را با کیفیت بالا ذخیره و ارسال کنید.
ویژه : کاربرد ترموویژن در کشف عیوب تجهیزات الکتریکی و مکانیکی
راهنمای برآورد بودجه برای خرید بهترین دوربین حرارتی
برآورد دقیق بودجه برای خرید دوربین حرارتی، وابسته به عمق بازرسی و تفکیک‌پذیری سنسور است؛ چرا که پرداخت هزینه برای امکانات غیرضروری تنها هدررفت سرمایه خواهد بود. با توجه به نوسانات نرخ ارز و تخصصی بودن قطعات ژرمانیومی، قیمت‌های روز تجهیزات بازرسی پیوسته دستخوش تغییر می‌شوند. برای دریافت پیش فاکتور رسمی و مشاوره جهت انتخاب اقتصادی‌ترین مدل متناسب با خط تولید خود، می‌توانید از طریق صفحه ارتباط با ما با کارشناسان فنی در گفتگو باشید.
| رده کاربری | برندها و مدل‌های شاخص | بازه قیمت (تومان – ۱۴۰۵) | هدف اصلی استفاده |
|---|---|---|---|
| ماژول‌های موبایلی | یونی تی UTi260M، سیک ترمال | ۳۰ تا ۵۵ میلیون | نشت یابی ساختمان و تست سریع |
| تعمیرات برد و موبایل | کیانلی Super Cam، سان شاین، RF4 | ۴۵ تا ۹۰ میلیون | عیب یابی مدار و قطعات SMD |
| صنعتی میان‌رده | وین تکت، هایک میکرو، CEM | ۶۰ تا ۱۶۰ میلیون | تابلو برق، موتورخانه و تاسیسات |
| فوق پیشرفته و NDT | فلوک، فلیر (سری E و T)، تستو | ۲۰۰ میلیون تا بالای ۱ میلیارد | پتروشیمی، خطوط انتقال و نیروگاه |
معیارهای مهندسی در انتخاب دوربین ترموگرافی استاندارد
پیش از اینکه برای خرید اقدام کنید، باید از مشخصات فنی سر در بیاورید. اعداد و ارقامی که در کاتالوگ‌ها می‌بینید، تنها اعداد بازاریابی نیستند. فاکتورهایی مثل حساسیت دمایی و رزولوشن، مستقیماً بر کیفیت خروجی کار شما تاثیر میگذارند. بسیاری از افراد به اشتباه فقط روی رزولوشن نمایشگر تمرکز میکنند، در حالی که قلب دستگاه، یعنی سنسور تصویر، اهمیت بسیار بیشتری دارد. یک انتخاب آگاهانه، نیازمند بررسی دقیق این معیارهای مهندسی است تا مطمئن شوید ابزاری که خریداری می‌کنید، در شرایط عملیاتی واقعی عملکرد پایداری دارد و شما را در نیمه راه ناامید نمی‌کند.
“Higher resolution thermal cameras allow you to inspect larger areas from a safe distance while still capturing the fine detail required for accurate temperature analysis.”
ترجمه فارسی:
«دوربین‌های حرارتی با رزولوشن بالاتر به شما امکان می‌دهند تا مناطق وسیع‌تری را از یک فاصله ایمن بازرسی کنید و در عین حال، جزئیات دقیقی را که برای تحلیل دماییِ صحیح ضروری است، ثبت نمایید.»
منبع: Teledyne FLIR
اهمیت تفکیک رزولوشن واقعی حسگر میکروبولومتر از صفحه نمایش
یکی از رایج‌ترین اشتباهات خریداران، توجه به رزولوشن صفحه نمایش به جای رزولوشن سنسور است. صفحه نمایش با کیفیت فقط تصویر را زیبا نشان میدهد، اما آنچه عیب را مشخص می‌کند، «رزولوشن میکروبولومتر» است. حسگر واقعی همان بخشی است که پرتوهای مادون قرمز را دریافت می‌کند. اگر سنسور ضعیف باشد، حتی با بهترین نمایشگر هم خروجی نهایی مات و بی‌کیفیت خواهد بود. همیشه در مشخصات فنی به دنبال عدد واقعی سنسور باشید؛ مثلا ۱۶۰ در ۱۲۰ یا ۳۸۴ در ۲۸۸. این ارقام نشان‌دهنده دقت واقعی تشخیص دمایی دستگاه هستند و هر چه بالاتر باشند، جزئیات بیشتری از عیوب را برای شما به نمایش میگذارند.
نقش حیاتی حساسیت حرارتی و نرخ فریم در ثبت خطاهای متحرک
حساسیت حرارتی یا همان ان ای تی دی، تعیین می‌کند که دستگاه تا چه حد می‌تواند اختلاف دماهای ناچیز را تشخیص دهد. هر چه این عدد کمتر باشد، دوربین حساس‌تر و دقیق‌تر است. در کنار آن، نرخ فریم اهمیت بالایی دارد. مدل‌های ارزان قیمت با نرخ فریم ۹ هرتز، تصاویر تکه تکه ایجاد میکنند که برای سوژه‌های متحرک یا عیب یابی در محیطهای صنعتی پرتردد، مناسب نیستند. دوربین‌های ۲۵ هرتز به بالا، تصویری روان و زنده ارائه می‌دهند. این ترکیبِ حساسیت بالا و نرخ فریم مناسب، به شما اجازه میدهد تا کوچک‌ترین تغییرات دما را در لحظه ببینید و هیچ اتفاقی را در بازرسی‌های میدانی از دست ندهید.
تنظیم ضریب تابش سطوح برای جلوگیری از خطای بازتاب اجسام صیقلی
کار با سطوح صیقلی مثل استیل، مس یا آلومینیوم چالش بزرگی در ترموگرافی است. این سطوح مثل آینه عمل میکنند و تابش‌های حرارتی محیط را بازتاب می‌دهند. در نتیجه، ممکن است دستگاه دمایی غلط را نشان دهد که ناشی از محیط اطراف است نه خود قطعه. برای حل این مشکل، باید فاکتور «ضریب تابش» یا امیسیویتی را به صورت دستی در تنظیمات دستگاه تغییر دهید. هر ماده ضریب خاص خود را دارد. آشنایی با این مفهوم و تنظیم دقیق آن، تفاوت بین یک خطای اندازهگیری بزرگ و یک گزارش فنی دقیق را رقم می‌زند. همیشه قبل از گزارش‌گیری، جنس سطح مورد نظر را در نظر بگیرید.
ویژه : راهنمای خرید دستگاه رفرکتومتر
مقایسه برندهای پیشرو و معرفی بهترین دوربین حرارتی در بازار
بازار تجهیزات ترموگرافی پر از نام‌های مختلف است که هر کدام ادعاهای متفاوتی دارند. از غول‌های صنعت مانند فلوک و فلیر گرفته تا برندهای نوظهور و اقتصادی چینی، همگی در تلاش برای جذب سهم بازار هستند. اما بهترین دوربین حرارتی لزوماً گران‌ترین آن‌ها نیست، بلکه مدلی است که با بودجه و نیازهای تخصصی شما همخوانی داشته باشد. خرید تجهیزاتی از برندهای معتبر جهانی مانند فلوک یا تستو در بازار ایران نیازمند اطمینان کامل از اصالت حسگر و سلامت سنسور میکروبولومتر است؛ مجموعه‌های باسابقه نظیر شرکت یاران صنعت علیان این تجهیزات سنجش حرارتی را همراه با تضمین اصالت کالا و خدمات کالیبراسیون تخصصی در اختیار صنعتگران قرار می‌دهند.
کیفیت ساخت و دوام مدل‌های صنعتی فلوک، فلیر و تستو
وقتی صحبت از محیطهای سخت صنعتی میشود، باید روی برندهایی حساب باز کرد که امتحان خود را پس داده‌اند. فلوک، فلیر و تستو سردمداران این حوزه هستند. کیفیت بدنه این دستگاه‌ها به‌گونه‌ای است که در برابر سقوط‌های احتمالی و شرایط محیطی خشن کارگاه‌ها مقاومت بالایی دارند. علاوه بر بدنه، نرمافزارهای تحلیلی آن‌ها بسیار قدرتمند است و به شما اجازه میدهد گزارشهای فنی دقیق برای کارفرما تهیه کنید. اگر پروژه‌های بزرگ دارید و دقت و تداوم برایتان اولویت است، سرمایه‌گذاری روی این برندها منطقی‌ترین کار است. آن‌ها نه تنها ابزار، بلکه اعتماد به نفس در حین بازرسی‌های حساس را به شما هدیه می‌دهند.
ارزیابی مدل‌های اقتصادی و پرفروش چینی در رده کارگاهی
امروزه برندهای چینی با جهشی چشمگیر، بازار دوربین‌های حرارتی اقتصادی را تصاحب کرده‌اند. مدل‌هایی که توسط شرکت‌هایی مثل وین تکت یا اچ تی آی عرضه می‌شوند، برای بسیاری از کاربری‌های سبک تا متوسط، انتخابی عالی هستند. این دوربینها برای کسانی که بودجه محدودی دارند یا تازه وارد دنیای ترموگرافی شده‌اند، عالی است. البته نباید انتظار دقت میلی‌متری برندهای فوق پیشرفته را از آن‌ها داشت، اما برای عیب یابی‌های عمومی تاسیسات و تعمیرات الکترونیک، عملکرد قابل قبولی ارائه می‌دهند. در این رده، باید بیشتر به گارانتی و خدمات پس از فروش توجه کنید تا در صورت بروز مشکل فنی، با چالش‌های نبود قطعات مواجه نشوید.
تفاوت سامانه‌های حرارتی امنیتی با ابزارهای پرتابل عیب‌یابی
باید مراقب بود که دوربین‌های حرارتی نظارتی را با مدل‌های بازرسی اشتباه نگیرید. دوربین‌های امنیتی مانند برندهای هایک ویژن یا داهوا، برای پایش محیط و تشخیص حضور افراد در تاریکی مطلق یا مه طراحی شده‌اند. آن‌ها میدان دید گسترده‌ای دارند و برای مسافت‌های طولانی بهینه شده‌اند. در مقابل، مدل‌های پرتابل عیب یابی، برای تمرکز روی نقاط خاص و تحلیل دقیق دمای یک قطعه ساخته شده‌اند. اگر قصد دارید عیب یابی تجهیزات انجام دهید، خرید مدل‌های امنیتی کارایی لازم را به شما نمی‌دهد. هر کدام در جایگاه خود ابزاری بی‌نظیر هستند، به شرطی که کاربری درست را برای هر یک در نظر بگیرید.
سوالات متداول
چگونه میتوان خروجی دوربین را به یک گزارش رسمی برای کارفرما تبدیل کرد؟
استفاده از نرمافزارهای تخصصی برند سازنده، به شما امکان میدهد تصاویر حرارتی را همراه با نمودارهای تغییرات دما و جداول دادههای کمی، در قالب گزارشهای استاندارد PDF ارائه دهید که اعتبار حرفهای شما را نزد مشتری بالا میبرد.
دریافت چه نوع گواهینامه‌ای برای فعالیت در حوزه ترموگرافی صنعتی ضروری است؟
اگرچه خرید و کاربری شخصی دستگاه محدودیت خاصی ندارد، اما برای ارائه خدمات بازرسی در پروژه‌های بزرگ نظیر نیروگاه‌ها یا صنایع نفت و گاز، گذراندن دوره‌های آموزشی بین‌المللی مانند سطح یک یا همان Level ۱ ترموگرافی الزامی است.
باد و شرایط جوی تا چه حد بر دقت اندازهگیری دما تأثیر میگذارند؟
وزش باد با ایجاد اثر خنککنندگی سریع روی سطح سوژه، دمای واقعی را بسیار کمتر از حد معمول نشان میدهد؛ بنابراین برای به دست آوردن دقیقترین نتایج، باید در شرایط جوی پایدار و ترجیحاً در محیطهای سرپوشیده یا بدون جریان هوا اقدام کنید.
چرا باید هنگام خرید به قابلیت ذخیرهسازی تصاویر رادیومتریک توجه ویژهای کرد؟
برخلاف تصاویر معمولی، در فایلهای رادیومتریک تمام دادههای دمایی هر پیکسل به صورت مجزا ذخیره میشود که به شما اجازه میدهد پس از بازگشت به دفتر، دما را در نقاط مختلف تصویر دوباره تحلیل، ویرایش یا اصلاح کنید.
تا چه حد کار با تجهیزات ترموگرافی برای سلامتی اپراتور بیخطر است؟
این دوربینها کاملاً غیرفعال یا Passive هستند؛ به این معنا که تنها انرژی حرارتی موجود در محیط را دریافت میکنند و هیچگونه پرتو یا موج الکترومغناطیسی مضر یا خطرناکی از خود منتشر نمیکنند که بخواهد برای سلامت بدن انسان مضر باشد.
