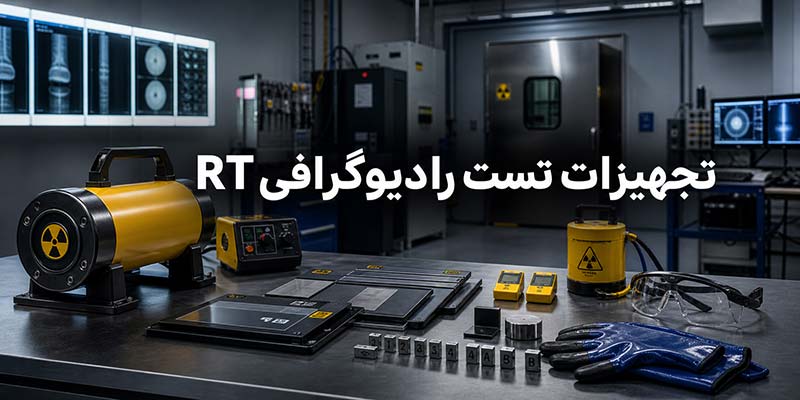

تامین تجهیزات تست رادیوگرافی RT برای تشخیص دقیق عیوب پنهان در جوشکاری خطوط لوله و قطعات حساس صنعتی، دیگر یک انتخاب ساده نیست، بلکه الزامی حیاتی در استانداردهای بازرسی غیرمخرب (NDT) به شمار میرود. امروزه با گذر صنایع از روشهای سنتیِ تاریکخانهای به سمت پنلهای پیشرفته دیجیتال (DR) و سیستمهای کامپیوتری (CR)، سرعت و وضوح تفسیر تصاویر به شکل چشمگیری ارتقا یافته است. هنگام خرید این سیستمها، انتخاب درست تیوبهای ایکسری یا سورسهای گاما متناسب با ضخامت متریال، نقش تعیینکنندهای در کیفیت خروجی دارد.
در بازار سال ۱۴۰۵، بازه قیمت تقریبی این تجهیزات بسته به نوع تکنولوژی، ظرفیت نفوذ دستگاه و پکیج لوازم جانبی، معمولا بین ۹۰۰ میلیون تا بیش از ۶ میلیارد تومان متغیر است. در همین راستا، شرکت صنعت یاران علیان با تامین سیستمهای دارای سرتیفیکیت معتبر کالیبراسیون و ارائه مشاورههای دقیق، مسیر تجهیز پروژهها را با رعایت سختگیرانهترین الزامات ایمنی پرتو هموار کرده تا خیال مدیران کنترل کیفیت از عملکرد بینقص دستگاهها کاملا آسوده باشد.
سیستم های بازرسی پرتو نگاری مانند یک چشم جادویی در قلب صنایع بزرگ عمل می کنند. این دستگاه ها با ارسال امواج الکترو مغناطیس، درون قطعات صلب را بدون کوچک ترین آسیبی نمایان می سازند. اساس کار ابزار های تست غیر مخرب بر پایه جذب متفاوت اشعه در مواد گوناگون استوار است. هر چقدر تراکم ماده بیشتر باشد، پرتو کمتری عبور می کند. این تضاد جذب، همان رازی است که عیوب پنهان را آشکار می کند و به مهندسان کنترل کیفیت اجازه می دهد تا سلامت ساختار را با دقتی بی نظیر تایید کنند.
وقتی پرتو های پر انرژی به سطح یک قطعه فلزی برخورد می کنند، نبردی میکروسکوپی در میان اتم ها شکل می گیرد. فوتون های نافذ، راه خود را از درون شبکه بلوری فلز باز می کنند. در این مسیر، اگر به یک حفره گازی یا ترک جوشکاری برسند، با مقاومت کمتری رو به رو می شوند. در نتیجه، اشعه بیشتری از آن نقطه عبور می کند. درک این اصول فیزیکی ساده اما حیاتی، پایه و اساس تشخیص دقیق ضخامت و کشف نا پیوستگی ها در قطعات صنعتی را تشکیل می دهد.
هر چند هر دو پرتو برای تصویر برداری صنعتی استفاده می شوند، اما ذات آن ها کاملا متفاوت است. اشعه ایکس توسط یک ماشین الکتریکی و تیوب های مخصوص تولید می شود و شما می توانید آن را روشن یا خاموش کنید. در مقابل، پرتو گاما از قلب ایزوتوپ های رادیو اکتیو ساطع می شود و انرژی آن همیشگی است. دستگاه های ایکس ری برای محیط های کارگاهی با برق در دسترس عالی هستند. اما دوربین های گاما به دلیل قابلیت جا به جایی بالا، انتخاب اول برای بازرسی خطوط لوله در محیط های باز محسوب می شوند.
پس از عبور پرتو از قطعه، تصویر نهایی روی یک نگاتیو حساس نقش می بندد. نقاطی که ضخامت کمتری دارند یا دارای ترک هستند، اشعه بیشتری از خود عبور داده و روی فیلم سیاه تر دیده می شوند. مفسر های حرفه ای با قرار دادن این تصاویر روی صفحه نورانی ویوور، سایه روشن ها را با دقت تحلیل می کنند. تفسیر درست این کنتراست های ظریف، نیازمند سال ها تجربه و شناخت دقیق استاندارد های مهندسی است تا هیچ نقص خطرناکی از چشم پنهان نماند.
آدرس : تهـران، خیابان امام خمینی،بازار حسن اباد مجتمع تجاری خجسته پلاک 6
پشتیبانی 02166717008
بخش فروش 09125968747
بخش فروش 09122445526
با رشد روز افزون صنایع سنگین، نیاز به اطمینان از سلامت تجهیزات بیش از پیش احساس شد. دیگر نمی توانستیم برای تست یک قطعه، آن را بشکنیم یا برش دهیم. اینجا بود که روش های غیر مخرب مانند یک منجی وارد میدان شدند. ابزار های پرتو نگاری صنعتی به ما این قدرت را دادند که بدون ایجاد کوچک ترین خراش روی بدنه مخازن یا لوله ها، درون آن ها را ببینیم. این تحول بزرگ، هم در هزینه های تولید صرفه جویی کرد و هم ایمنی سازه های غول پیکر را به طرز چشم گیری افزایش داد.
خطوط لوله انتقال نفت و گاز مایل ها در شرایط سخت جوی کشیده شده اند. کوچک ترین ضعف در اتصالات جوش این شریان های حیاتی، می تواند به نشتی های فاجعه بار ختم شود. ترک های ریز درون بافتی، تخلخل های حبس شده و ذوب ناقص، قاتلان خاموش سازه های حساس هستند. این عیوب با چشم غیر مسلح هرگز دیده نمی شوند. استفاده از سیستم های رادیو گرافی پیشرفته، تنها راه حلی است که می تواند این تهدید های نامرئی را پیش از وقوع هر حادثه تلخی، شناسایی و مهار کند.
فاجعه زمانی رخ می دهد که یک نقص کوچک در شرایط فشار بالا نادیده گرفته شود. انفجار یک دیگ بخار یا شکستن پایه های یک پل معلق، بهای سنگینی برای اهمال کاری در کنترل کیفیت است. روش های بازرسی دقیق مانند رادیو گرافی، به عنوان خط مقدم دفاعی مهندسان عمل می کنند. این تجهیزات با ارائه تصاویر واضح از اعماق فلزات سنگین، جلوی بروز حوادث مرگبار و خسارات میلیاردی را می گیرند. در واقع، این فناوری نگهبان نامرئی زیر ساخت های مدرن جهان امروز است.
تامین تجهیزات رادیوگرافی صنعتی یک سرمایهگذاری سنگین و استراتژیک است. قیمت نهایی به شدت تابع تکنولوژی انتخابی شماست؛ سیستمهای سنتی مبتنی بر فیلم هزینه اولیه کمتری دارند اما خرید مداوم فیلم خام و داروهای شیمیایی، هزینههای جاری را بالا میبرد. در مقابل، سیستمهای دیجیتال اگرچه در گام اول بودجه کلانی میطلبند، اما در بلندمدت با حذف مواد مصرفی بازگشت سرمایه را تضمین میکنند. برای راهنمایی خرید با کارشناسان ما تماس بگیرید.
| اقلام و تجهیزات رایج | نقش در بازرسی | حدود قیمت (میلیون تومان) |
|---|---|---|
| دوربین گاما (مانند Sentinel) | منبع پرتو رادیواکتیو | ۱,۲۰۰ تا ۲,۵۰۰ |
| تیوب ایکسری پرتابل | منبع پرتو الکتریکی | ۸۰۰ تا ۱,۵۰۰ |
| سیستم رادیوگرافی دیجیتال (CR) | اسکنر و فسفر پلیت | ۲,۰۰۰ تا ۴,۵۰۰ |
| فیلم خام رادیوگرافی (رول) | تصویربرداری سنتی | ۱۵ تا ۲۵ |
| پکیج کامل دزیمتری فردی | ایمنی و حفاظت | ۵ تا ۱۵ |
| لوازم جانبی (IQI و حروف سربی) | نشانگذاری و کالیبراسیون | ۲ تا ۸ |
ویژه : تجهیزات بازرسی چشمی جوشکاری VT
ابزار های بازرسی پرتو نگاری در دنیای صنعت تنوع بسیار بالایی دارند. انتخاب دستگاه مناسب، مستقیما به شرایط پروژه، دسترسی محیطی و ضخامت قطعه هدف بستگی دارد. به طور کلی، این تجهیزات حیاتی به دو خانواده بزرگ طبقه بندی می شوند: سیستم های تولید کننده اشعه ایکس که با جریان الکتریسیته کار می کنند و دوربین های حاوی چشمه های رادیو اکتیو که به صورت ذاتی پرتو گاما ساطع می کنند. جهت خرید محصولات استاندارد با ضمانت نامه به شرکت علیان صنعت مراجعه نمایید.
“Radiographic testing (RT) is a non-destructive testing (NDT) method which uses either X-rays or gamma radiation to examine the internal structure of manufactured components identifying any flaws or defects.”
ترجمه فارسی:
«تست رادیوگرافی (RT) یک روش آزمایش غیرمخرب (NDT) است که از اشعه ایکس یا پرتو گاما برای بررسی ساختار داخلی قطعات تولیدشده و شناسایی هرگونه عیب یا نقص استفاده میکند.»
منبع: TWI Global

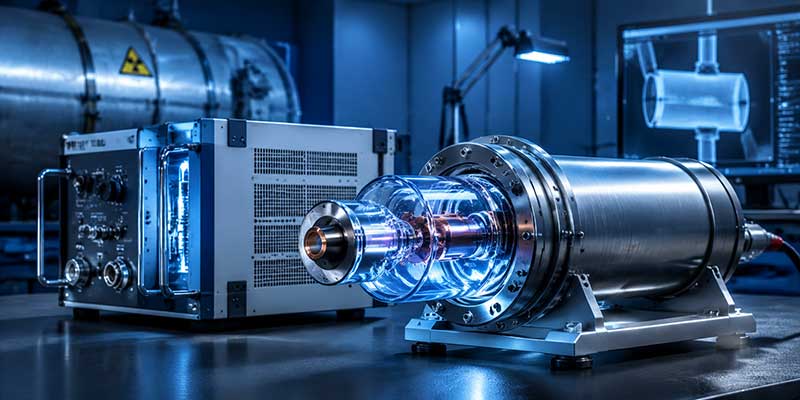

قلب تپنده سیستم های ایکس ری، تیوب های تولید پرتو و ژنراتور های قدرتمند آن ها هستند. این دستگاه ها با شتاب دادن به الکترون ها و کوبیدن آن ها به یک هدف فلزی، اشعه ای با قابلیت نفوذ بالا خلق می کنند. مزیت بی نظیر این تجهیزات، کنترل پذیری کامل آن هاست. اپراتور می تواند ولتاژ و توان نفوذ را دقیقا بر اساس ضخامت فولاد تنظیم کند. این ماشین ها در ابعاد مختلفی از مدل های سبک و پرتابل برای کارگاه های کوچک، تا تیوب های سنگین برای بازرسی سازه های عظیم طراحی و ساخته می شوند.

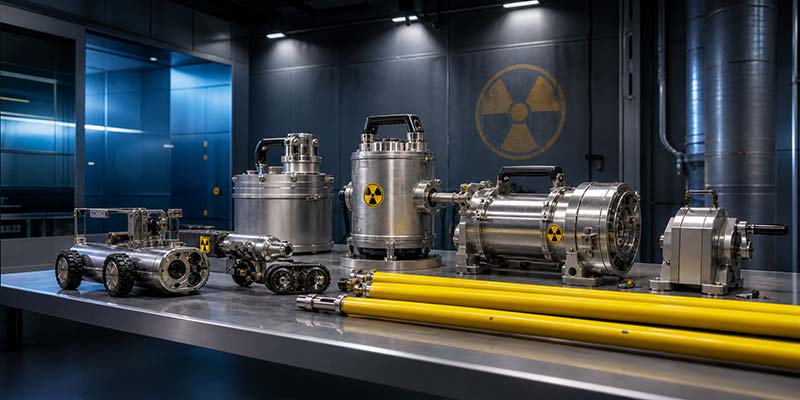

وقتی امکان اتصال به شبکه برق وجود ندارد یا فضای کاری برای تکنسین ها بسیار تنگ است، دوربین های پرتو گاما وارد عمل می شوند. این تجهیزات حاوی کپسول های کوچکی از ایزوتوپ های رادیو اکتیو مانند ایریدیم ۱۹۲، کبالت ۶۰ یا سلنیم ۷۵ هستند. طراحی پروژکتور های گاما به گونه ای است که از خروج نا خواسته اشعه کاملا جلوگیری می کند. بازرسان با استفاده از کابل های هدایت گر مکانیکی، چشمه را با حفظ فاصله ایمن به محل جوشکاری منتقل کرده و پس از پایان زمان دهی، آن را به محفظه سربی باز می گردانند.
خدا حافظی با مواد شیمیایی و تاریک خانه ها، دستاورد شیرین سیستم های دیجیتال است. فناوری های مدرن مانند سی آر (CR) و دی آر (DR) با کمک پنل های حساس و فسفر پلیت ها، تصویر را در کسری از ثانیه روی مانیتور کامپیوتر نمایش می دهند. برند های پیشگامی نظیر دور ان دی تی (DÜRR NDT) در این تحول نقش پر رنگی داشته اند. در سطحی پیشرفته تر، تومو گرافی کامپیوتری یا سی تی اسکن صنعتی قرار دارد که با ترکیب هزاران تصویر، یک مدل سه بعدی بسیار دقیق از عیوب داخلی قطعات ارائه می دهد.
بزرگ ترین نقطه قوت سیستم های پرتو نگاری، خلق یک سند تصویری دائمی و غیر قابل انکار از وضعیت داخلی قطعات است. این روش برای بازرسی انواع مواد از فلزات سنگین گرفته تا کامپوزیت های حساس کاربرد دارد. اما این تکنولوژی قطعا بی نقص نیست.
| برجسته ترین مزایای رادیو گرافی (RT) | محدودیت ها و چالش های عملیاتی |
|---|---|
| سند تصویری ماندگار: ثبت دقیق و غیر قابل انکار عیوب روی فیلم یا حافظه دیجیتال | الزامات ایمنی سخت گیرانه: خطرات تشعشع یونیزان و نیاز به تخلیه کامل محیط کارگاه |
| پوشش انواع متریال: کاربرد وسیع برای ضخامت های مختلف فلزات، کامپوزیت و غیر فلزات | الزام دسترسی دو طرفه: نیاز به قرار دادن سورس یک سمت و فیلم در سمت دیگر قطعه |
| دقت در حجم یابی: شناسایی بسیار عالی حفرات گازی، تخلخل ها و نا خالصی های داخلی | نقص در ترک یابی: احتمال عدم تشخیص ترک های ریز اگر هم راستا با پرتو تابش نباشند |
| سادگی در کالیبراسیون: عدم نیاز به کالیبره کردن های پیچیده و زمان بر برای هر قطعه جدید | هزینه های جاری بالا: قیمت قابل توجه فیلم های خام، دارو های ظهور و ثبوت شیمیایی |
| انعطاف پذیری محیطی: قابلیت حمل بالای دوربین های گاما برای کار در ارتفاع و فضا های تنگ | نیاز به تخصص ویژه: وابستگی کامل به اپراتور های دارای مجوز رسمی و مفسران حرفه ای |
ویژه : لیست قیمت تجهیزات بازرسی جوش
تجهیزات تست رادیوگرافی در صنایعی که کوچکترین نقص منجر به فاجعه میشود، نقش تضمینکننده ایمنی را بازی میکنند. این سیستمها فراتر از یک ابزار بازرسی ساده، به عنوان استاندارد طلایی برای تایید سلامت ساختاری در پروژههای کلان شناخته میشوند. توانایی نفوذ پرتوها در اعماق متریال و ثبت دقیق ناپیوستگیهای داخلی، این روش را به انتخاب اول مهندسان کیفیت تبدیل کرده است. در ادامه به سه حوزه کلیدی که بیشترین بهره را از این تکنولوژی میبرند میپردازیم.
در محیطهای پرخطر پالایشگاهی، نشت مواد شیمیایی یا انفجار مخازن تحت فشار غیرقابل جبران است. بازرسان با استفاده از دوربینهای گاما و تیوبهای اشعه ایکس، سلامت خطوط لوله، ولوها و مخازن ذخیره را بدون نیاز به توقف کامل خط تولید بررسی میکنند. تست رادیوگرافی خوردگیهای داخلی، کاهش ضخامت دیوارهها و عیوب جوش را پیش از تبدیل شدن به بحران شناسایی میکند.
صنعت هوافضا هیچ خطایی را نمیپذیرد. قطعات موتور توربین، پرهها و بدنه هواپیما باید بالاترین سطح یکپارچگی را داشته باشند. سیستمهای رادیوگرافی دیجیتال (DR) و سیتی اسکن صنعتی (CT) در اینجا وارد عمل میشوند تا ریزترین ترکها یا حفرات گازی پنهان در قطعات ریختهگری شده را نمایان کنند. ضخامت متغیر و هندسه پیچیده این قطعات، نیازمند ابزاری است که بتواند تصویری دقیق از ساختار داخلی ارائه دهد تا مجوز پرواز با اطمینان کامل صادر شود.
استقامت شریانهای حملونقل و سازههای فلزی غولپیکر مستقیما به کیفیت اتصالات جوشی آنها وابسته است. تجهیزات پرتابل تست RT به راحتی به ارتفاعات دکلها و محیطهای سخت کارگاهی منتقل میشوند تا جوشهای نفوذی در پلها و اسکلتهای فلزی را تایید کنند. وجود هرگونه ناخالصی یا عدم ذوب کامل در این اتصالات زیر بار ترافیکی شدید، فاجعهبار خواهد بود.استقامت شریانهای حملونقل و سازههای فلزی غولپیکر مستقیما به کیفیت اتصالات جوشی آنها وابسته است.
بازههای زمانی کالیبراسیون به نوع دستگاه و استاندارد پروژه وابسته است. معمولاً دزیمترها و تجهیزات پایش اشعه باید هر شش ماه تا یک سال توسط سازمان انرژی اتمی یا آزمایشگاههای معتبر بررسی شوند. برای دستگاههای ایکسری نیز سرویس دورهای سالانه جهت اطمینان از دقت ولتاژ خروجی پیشنهاد میشود.
وقتی نیاز به یک سند فیزیکی و ماندگار از نقصهای داخلی داشته باشیم، رادیوگرافی انتخاب اول است. همچنین برای قطعاتی با هندسه پیچیده یا ضخامتهای متغیر که حرکت پراب اولتراسونیک روی آنها دشوار است، نفوذ اشعه بسیار دقیقتر و منطقیتر خواهد بود.
برای جلوگیری از افت کیفیت تصویر، فیلمها باید در پاکتهای بدون اسید نگهداری شوند. دمای اتاق بایگانی بهتر است بین ۱۵ تا ۲۴ درجه سانتیگراد و رطوبت نسبی محیط حدود ۳۰ تا ۵۰ درصد باشد. دور نگهداشتن آنها از نور مستقیم و بخارات شیمیایی نیز کاملاً ضروری است.
محلولهای ثبوت حاوی مقادیر زیادی نقره هستند که رهاسازی آنها در فاضلاب ممنوع است. این مایعات توسط شرکتهای متخصص جمعآوری شده و طی فرآیندهای الکترولیتی، نقره آنها استخراج میشود. پساب باقیمانده نیز پس از خنثیسازی شیمیایی و تنظیم سطح پیاچ محیطی دفع میگردد.
سورسهایی مانند ایریدیم-۱۹۲ که ضعیف شدهاند دیگر برای تصویربرداری کارایی ندارند اما همچنان بهشدت خطرناک هستند. این کپسولها باید در محفظههای سربی مخصوص قرار گرفته و برای تعویض و دفع ایمن مستقیماً به شرکت سازنده یا مراجع قانونی ذیصلاح ارجاع داده شوند.
