تست ذرات مغناطیسی (MT) روشی کارآمد و اقتصادی در بازرسی غیر مخرب است که عیوب سطحی و نزدیک به سطح را در مواد فرومغناطیسی آشکار میکند.
یوکها، کویلها، مواد آشکارساز و چراغ UV به عنوان ابزارهای کلیدی، عملکرد و دقت بازرسی را تعیین میکنند. استفاده همزمان از AC برای عیوب سطحی و DC برای عمق نفوذ، پوشش تقریبی کامل را تضمین میکند.
برندهای معتبر مانند Magnaflux و HUATEC در بازار حضور دارند و تحلیل دقیق قیمتها گام مهمی در تصمیمگیری خرید است.
با توجه به نقش فناوریهای دیجیتال، اندازهگیری دقیق، ثبت دادهها و گزارشهای استاندارد، اعتبار نتایج افزایش مییابد. رعایت استانداردهای ASNT و دریافت مشاوره از متخصصان مانند IRISNDT اهمیت بالایی دارد.
ویژه : تجهیزات اندازه گیری دیجیتال
تست ذرات مغناطیسی (MT) یکی از موثرترین روشهای بازرسی غیر مخرب است که برای تشخیص ترکها و نقصهای سطحی و زیرسطحی در مواد فرومغناطیسی به کار میرود.
با توجه به اهمیت کیفیت و دقت این آزمایشات، انتخاب تجهیزات مناسب ضروری است. در بازار، تنوع وسیعی از تجهیزات MT با قیمتهای مختلف از برندهای معتبر موجود است. جدول زیر، برخی از بهترین گزینهها را همراه با قیمتهای فعلی ارائه میدهد تا به شما در انتخاب صحیح و بهینه کمک کند.
ویژه : تجهیزات ابزار دقیق
| تجهیزات | توضیحات | قیمت (تومان) |
|---|---|---|
| یوک مغناطیسی ایرانی | یوک AC/DC طرح مگنافلاکس Y8 | 45,000,000 |
| اسپری ذرات مغناطیسی | اسپری ترکیاب مگنافلاکس | 48,000 |
| چراغ UV LED | چراغ ماوراء بنفش با شدت بالا | 3,200,000 |
بازرسی ذرات مغناطیسی (MT) یکی از روشهای غیر مخرب (NDT) است که برای شناسایی ترکها و ناپیوستگیهای سطحی و نزدیک به سطح در مواد فرومغناطیس استفاده میشود.
این روش با ایجاد میدان مغناطیسی و استفاده از ذرات آشکارساز، عیوب سطحی را به شکل بصری نمایان میسازد. MT به تکنسینها این امکان را میدهد که با هزینه کم و سرعت بالا، قطعات صنعتی را بهینه بررسی کنند.
کاربردهای گسترده، سهولت استفاده و دقت بالا از جمله دلایل محبوبیت این روش هستند. این تکنیک نهتنها در صنایع جوشکاری، بلکه در تولید تجهیزات حساس نیز اهمیت دارد.
تست MT بر اساس ایجاد میدان مغناطیسی در قطعه مورد بررسی انجام میشود. زمانی که قطعه مغناطیس میشود، هر گونه ترک یا ناپیوستگی باعث ایجاد نشتی شار مغناطیسی میشود که میتواند آشکارسازی شود.
ذرات مغناطیسی (پودر یا جوهر) روی سطح قطعه پخش شده و در محل نشتی تجمع پیدا میکنند. این تجمع به راحتی توسط چشم انسان مشاهده شده و مکان عیب مشخص میشود.
برای کار دقیقتر، تست باید در دو جهت عمود برهم انجام گیرد. این فرایند بسیار ساده و سریع بوده و دقت بالایی را در شناسایی ترکهای ریز فراهم میکند.
روش MT در صنایع مختلفی مانند خودروسازی، هوافضا، نفت و گاز، و ساخت تجهیزات صنعتی استفاده میشود. این تست برای شناسایی ترکهای ریز در جوشها و مواد تولیدی بسیار کاربردی است.
علاوه بر شناسایی سریع عیوب، هزینه پایین انجام این تست، آن را به گزینهای مقرونبهصرفه تبدیل کرده است. توانایی تشخیص سریع ترکها بدون آسیبرسانی به قطعه از مزایای خاص MT است. همین ویژگیها باعث شده تا این روش در خطوط تولید صنایع سنگین و سبک به طور گسترده به کار گرفته شود.
با وجود مزایای قابل توجه MT، این روش محدودیتهایی نیز دارد. تست ذرات مغناطیسی فقط برای مواد فرومغناطیس قابل اجرا است، و مواد غیر مغناطیسی مانند آلومینیوم یا پلاستیک با این روش بررسی نمیشوند.
همچنین این تکنیک برای عیوب عمقی مناسب نیست و حساسیت آن با افزایش چشمگیر عمق کاهش مییابد. مغناطیسزدایی پس از انجام تست نیز یکی از چالشهای عملیاتی محسوب میشود. دیگر محدودیت این روش، وابستگی به سطح تمیز قطعه است؛ هر گونه آلودگی میتواند دقت بازرسی را کاهش دهد.
ویژه : تجهیزات جوش و برش

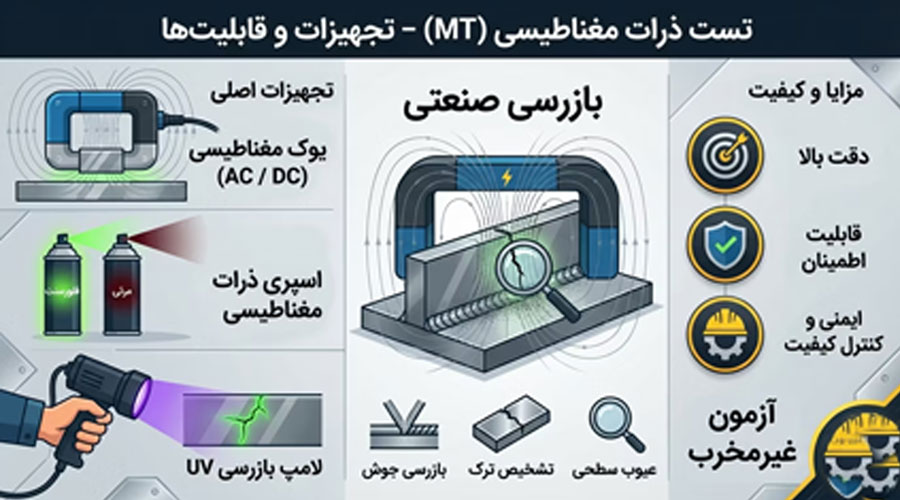

تجهیزات تست ذرات مغناطیسی (MT) عاملهای اصلی برای اجرای مؤثر و دقیق این روش غیر مخرب هستند. این تجهیزات شامل دستگاههای مختلفی میشوند که هر کدام نقش حیاتی در فرآیند بازرسی دارند.
ابزارهای Key شامل یوکهای مغناطیسی، مواد آشکارساز و چراغهای UV هستند. هر یک از این تجهیزات با توجه به ناحیه کاربرد، در افزایش دقت و کارایی تست مؤثرند. انتخاب و استفاده صحیح از این تجهیزات میتواند تاثیر زیادی در کیفیت و سرعت بازرسیها داشته باشد.

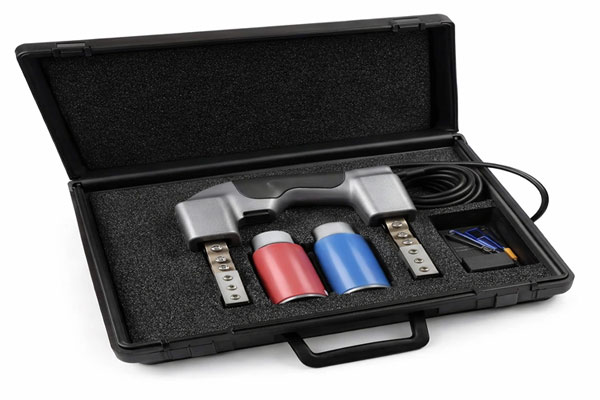

یوکهای مغناطیسی ابزارهای اصلی برای ایجاد میدان مغناطیسی در آزمایش MT هستند. این یوکها در انواع AC و DC موجودند که هر کدام برای کاربردهای خاصی مناسباند.
یوکهای AC برای تشخیص عیوب سطحی بهتر عمل میکنند، در حالی که یوکهای DC به دلیل عمق نفوذ بیشتر برای عیوب زیرسطحی مناسبترند.
یوکهای پرتابل به تکنسینها امکان میدهند به راحتی و انعطافپذیری بیشتری عملیات بازرسی را انجام دهند. این یوکها باید از مقاومت بالا و قابلیت اطمینان کافی برخوردار باشند تا در شرایط مختلف عملکرد مناسبی ارائه دهند.
مواد آشکارساز در MT برای نمایش عیوب استفاده میشوند و در دو نوع اصلی فلورسنت و غیر فلورسنت وجود دارند. مواد فلورسنت زیر نور UV قابل مشاهده هستند و برای محیطهای تاریک مناسباند.
این مواد درخشندگی بالایی دارند و تغییرات کوچک را آشکار میسازند. مواد غیر فلورسنت در نور عادی قابل مشاهدهاند و برای مواقعی که استفاده از نور UV ممکن نیست، کاربرد پیدا میکنند. انتخاب نوع ماده باید بر اساس شرایط محیطی و نوع عیب در نظر گرفته شود تا بهترین نتایج حاصل شود.
چراغهای UV جزء اساسی تجهیزات تست MT هستند که برای بازرسی مواد فلورسنت استفاده میشوند. این چراغها با تولید نور ماوراء بنفش باعث میشوند که ذرات فلورسنت درخشان شده و عیوب پنهان را آشکار سازند.
چراغهای UV باید دارای شدت مناسب و طول موج دقیق باشند تا بتوانند بهترین کارایی را در تشخیص عیوب ارائه دهند. استفاده از چراغ UV در محیطهای تاریک و کنترل شده، قابلیت دیدن جزئیات بیشتری را به تکنسین میدهد. کیفیت و قدرت چراغ UV میتواند تاثیر مستقیمی بر دقت بازرسی داشته باشد.
ویژه : تجهیزات اندازه گیری دقیق
بازرسی با ذرات مغناطیسی (MT) با روشهای پیشرفتهای همراه است که دقت و کارایی فرآیند را بهبود میبخشد. این روشها بر اساس نوآوریهای جدید در تجهیزات و تکنیکهای بازرسی طراحی شدهاند.
از تکنیکهای مختلف مغناطیسدهی تا تحلیل دقیقتر نتایج، هر بخش از فرآیند با بهرهگیری از تجهیزات مدرن به سطح بالاتری ارتقا مییابد.
شناخت این روشها به تکنسینها اجازه میدهد که عملکرد بهتری در تشخیص عیوب و ارتقای کیفیت قطعات صنعتی داشته باشند.
استفاده از جریان AC و DC در فرآیند MT نقش بسیار حیاتی دارد و هر یک تفاوتهای خاص خود را دارد. جریان AC بیشتر برای تشخیص عیوب سطحی استفاده میشود، زیرا عمق نفوذ آن کمتر است و عیوب موجود در نزدیکی سطح را به خوبی برجسته میکند.
در مقابل، جریان DC برای بررسی عیوب زیرسطحی مناسبتر است، زیرا میتواند به لایههای عمیقتر قطعه نفوذ کند. انتخاب نوع جریان به نوع قطعه و محل قرارگیری عیوب بستگی دارد و میتواند تاثیر زیادی بر دقت بازرسی داشته باشد.
در بازرسی MT، تکنیکهای مختلف مغناطیسدهی مانند طولی، مدور و چندجهته استفاده میشوند. تکنیک طولی با جریان موازی با محور قطعه، برای شناسایی ترکهای عمود بر محور مناسب است.
تکنیک مدور با جریان دایرهای حول قطعه برای ترکهای طولی استفاده میشود. تکنیک چندجهته ترکیبی است که در یک مرحله، ترکهای متنوعی را شناسایی میکند و برای قطعات پیچیده و نقاط دشوار دسترسی مفید است. این تکنیکها به افزایش دقت و کارایی فرآیند بازرسی کمک میکنند.

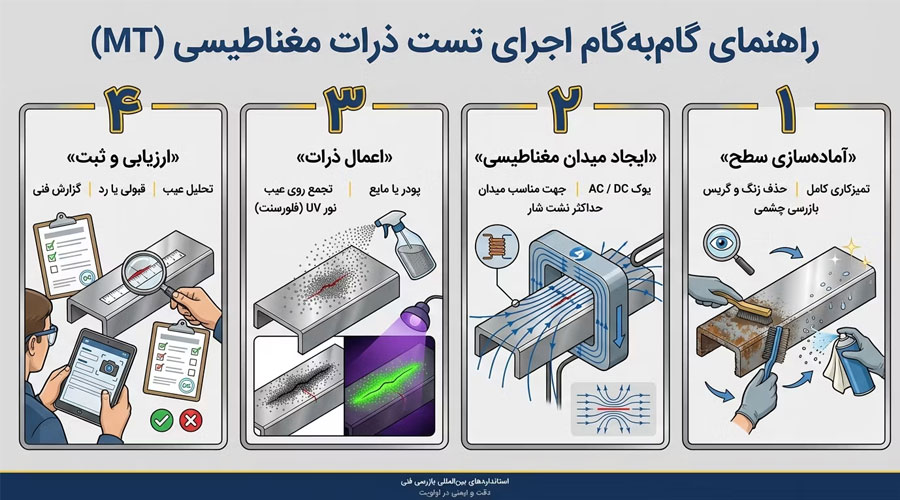

تست ذرات مغناطیسی (MT) فراتر از یک بازرسی ساده، یک پروتکل دقیق برای تضمین سلامت قطعات حیاتی است. این فرآیند چهار مرحلهای، پل ارتباطی میان قطعه خام و محصول قابل اعتماد است و به مهندسین اجازه میدهد تا کوچکترین ناپیوستگیهای سطحی یا زیرسطحی را کشف کنند.
موفقیت در اجرای MT، به دقت در رعایت توالی مراحل بستگی دارد، از آمادهسازی اولیه تا تحلیل نهایی عیوب. این راهنمای گامبهگام به شما نشان میدهد چگونه این متد قدرتمند را برای حفظ بالاترین استانداردهای کیفی در صنعت به کار ببرید و نتایج بازرسی را به درستی ارزیابی کنید.
این ارزیابی تخصصی برای تصمیمگیری نهایی در مورد پذیرش یا رد قطعه، حیاتی است و نیازمند تخصص و تجربه کافی است.
در گام آخر، تکنسین با دقت تمام، نشانههای بصری ایجاد شده توسط ذرات را بررسی میکند.
این تحلیل شامل تعیین اندازه، شکل، مکان و نوع عیب برای تطبیق با معیارهای پذیرش است.
سپس نتایج، به طور دقیق در قالب گزارشهای فنی ثبت میشوند که شامل جزئیات روش بازرسی و شواهد تصویری هستند.
ویژه : تجهیزات بازرسی جوش
بازرسیهای غیر مخرب (NDT) به طور مداوم با پیشرفت تکنولوژی روبهرو هستند و تست ذرات مغناطیسی (MT) نیز از این قاعده مستثنی نیست.
تجهیزات پیشرفته، فرآیند بازرسی را سریعتر، دقیقتر و قابل اعتمادتر میسازند. تمرکز بر نوآوریهایی مانند سیستمهای اتوماتیک و آشکارسازهای حساستر، کیفیت بازرسیها را به طرز چشمگیری ارتقا داده است.
آشنایی با این ابزارهای نوین، برای متخصصین این حوزه حیاتی است تا بتوانند بالاترین سطح کنترل کیفیت را در صنایع مدرن تضمین کنند.
فناوریهای نوین، ابزارهای سنتی MT را متحول کردهاند؛ به ویژه در زمینه اتوماسیون و ثبت دادهها. استفاده از سیستمهای جوهر فلورسنت پیشرفته با عمر طولانیتر و استفاده از دستگاههای یوک مغناطیسی با قابلیت تنظیم دقیق شدت میدان، از جمله این نوآوریها هستند.
همچنین، استفاده از پروبهای سنجش میدان (مانند گوسمترهای قابل حمل) برای اطمینان از شدت مغناطیسی مناسب، به یک استاندارد روز تبدیل شده است. این ابزارها، امکان بازرسیهای مکرر و با دقت بسیار بالا را فراهم میسازند.
آخرین نوآوریها در تجهیزات MT، اغلب بر کاهش خطای انسانی و افزایش قابلیت حمل متمرکز شدهاند. معرفی سیستمهای بازرسی تماماتوماتیک که قادر به اسکن قطعات بزرگتر و پیچیدهتر هستند، انقلابی در این حوزه ایجاد کرده است.
توسعه مواد آشکارساز با حساسیت بالاتر نسبت به عیوب بسیار ریز، و همچنین چراغهای UV LED با طول عمر بالا و مصرف انرژی کمتر، جزو پیشرفتهای اخیر محسوب میشوند. این تجهیزات جدید، روند بازرسی را استانداردسازی کرده و قابلیت ردیابی نتایج را بهبود بخشیدهاند.
تکنولوژیهای نوین نقش محوری در افزایش چشمگیر دقت تست ذرات مغناطیسی ایفا میکنند. دستگاههای دیجیتالی که قادر به ثبت و ذخیره تصاویر محل عیب هستند، امکان مشورت و ارزیابی مجدد نتایج را فراهم میآورند.
همچنین، خودکارسازی فرآیند مغناطیسدهی با تجهیزات دقیق، از خطای ناشی از تغییرات دستی در قدرت میدان جلوگیری میکند.
این پیشرفتهای تکنولوژیک تضمین میکنند که ناپیوستگیها، حتی در قطعات با هندسههای پیچیده، به طور کامل شناسایی شوند.
ویژه : تجهیزات اندازه گیری دقیق
مقاله مرتبط با تجهیزات MT:
The provided link discusses the conventional Non-Destructive Testing (NDT) services offered by IRISNDT, focusing on Magnetic Particle Testing (MT). This method is used to detect surface and near-surface flaws in ferromagnetic materials, ensuring quality and safety in various industries. IRISNDT provides expert MT services that help clients adhere to industry standards. Their comprehensive solutions include using advanced techniques and highly trained personnel.
ترجمه فارسی:
لینک ارائه شده خدمات معمول تست غیر مخرب (NDT) را که توسط شرکت IRISNDT ارائه میشود، با تمرکز بر تست ذرات مغناطیسی (MT) بحث میکند. این روش برای تشخیص نقصهای سطحی و نزدیک به سطح در مواد فرومغناطیسی مورد استفاده قرار میگیرد تا کیفیت و ایمنی در صنایع مختلف تضمین شود. IRISNDT خدمات تخصصی MT را ارائه میدهد که به مشتریان کمک میکند به استانداردهای صنعتی پایبند باشند. راهحلهای جامع آنها شامل استفاده از تکنیکهای پیشرفته و پرسنل به شدت آموزش دیده است.
منبع : irisndt
MT روشی غیر مخرب برای شناسایی عیوب سطحی و نزدیک به سطح در فلزات فرومغناطیسی است. با ایجاد میدان مغناطیسی و استفاده از ذرات آشکارساز، عیوب بصری میشوند. سرعت اجرایی بالا و هزینه نسبتاً پایین از محسنات آن است. محدودیت اصلی آن فقط برای مواد مغناطیسی و عیوب سطحی یا نزدیک به سطح است.
AC برای تشخیص عیوب سطحی با نفوذ کم استفاده میشود و خطوط شار را در نزدیکی سطح نشان میدهد. DC برای عیوب عمقی مناسبتر است زیرا نفوذ میدان مغناطیسی به لایههای عمیقتر را ممکن میکند. اغلب ترکیبی از هر دو به منظور پوشش بهتر به کار میرود تا نتیجه تکرارپذیرتری دهد.
یوکهای AC/DC ابزارهای اصلی برای ایجاد میدان هستند؛ AC برای سطحیتر و DC برای عمقتر مناسباند. کویلها معمولا برای کارهای ثابت و با قابلیت تنظیم شدت میدان به کار میروند. انتخاب به نوع عیب، ضخامت قطعه، و دسترسی فیزیکی بستگی دارد. در کارهای پرهزینه یا پیچیده، ترکیب هر دو گزینه توصیه میشود.
مواد فلورسنت در نور UV روشن میشوند و دید دقیقتری فراهم میکنند، بهخصوص برای عیوب ریز و در محیطهای تاریک مفیدند. غیر فلورسنت در نور عادی قابل مشاهدهاند و در محیطهای با نور UV محدود استفاده میشوند. انتخاب میان آنها به شرایط نور محیطی و حساسیت لازم برای تشخیص عیوب بستگی دارد.
چراغ UV ضروری است تا ذرات فلورسنت درخشان شوند و عیوب را با وضوح بیشتری نمایان کنند. باید طول موج مناسب، شدت کافی و پایداری نور داشته باشد. انتخاب چراغ با میزان تابش مناسب و عمر طولانی از نظر هزینه-فایده به صرفه است و به کیفیت تصاویر بازرسی کمک میکند.
آمادهسازی سطح (تمیزی کامل)، نوع و حالت مغناطیسدهی، انتخاب مواد آشکارساز، کیفیت ذرّات، وضعیت نور محیطی، و صحت ثبت گزارشها، همه بر دقت اثر میگذارند. کنترل آنها با استانداردسازی فرایند، کالیبراسیون تجهیزات، استفاده از دو جهت با مغناطیسدهی و آموزش مناسب تیم فنی ممکن میشود.
قیمتها متغیرند: یوک مغناطیسی ایرانی حدود 45,000,000 تومان، اسپری مگنافلاکس حدود 48,000 تومان، چراغ UV LED حدود 3,200,000 تومان. هنگام خرید به معتبر بودن فروشنده، گارانتی، استانداردهای محصول و امکان مشاوره فنی توجه کنید تا انتخابی مطمئن باشد و از استانداردها اطمینان حاصل شود.
ابتدا سطح قطعه را با دقت تمیز و بازرسی بصری انجام دهید. سپس میدان مغناطیسی با یوک یا کویل ایجاد کنید و دو جهت عمود بر هم را در نظر بگیرید. ذرات آشکارساز را پخش کنید تا نشت شار مشخص شود و عیوب نمایان گردد. در نهایت ارزیابی تخصصی انجام دهید و گزارش فنی با تصاویر تهیه کنید تا تصمیمگیری پذیرش یا رد قطعه انجام گیرد.
