در بازار رقابتی تجهیزات صنعتی، دستگاه زبری سنج بهعنوان ابزار ضروری برای کنترل کیفیت قطعات فلزی و ارزیابی سلامت جوش شناخته میشود. این دستگاه با اندازهگیری دقیق صافی سطح، عددی قابل استناد در اختیار مهندسان قرار میدهد تا عیوب پنهان، ترک و خوردگی را شناسایی کنند. شرکت صنعت یاران علیان با عرضه مدلهای پیشرفته و اقتصادی، امکان انتخاب بهینه را برای صنایع مختلف فراهم ساخته است. کاربرد این دستگاهها نهتنها تضمینکننده پذیرش قطعه در آزمونهای غیرمخرب VT و UT است، بلکه تحقق استانداردهای جهانی ISO و DIN را نیز ممکن میکند. نگهداری صحیح و کالیبراسیون دورهای، دوام و اعتبار دستگاه را تضمین مینماید.
فهرست عناوین
ویژه : تجهیزات اندازه گیری دیجیتال
قیمت دستگاه صافی سنج
در بازار امروز تجهیزات صنعتی، دستگاه زبری سنج بهعنوان معیاری حیاتی برای کنترل کیفیت قطعات فلزی و صنعتی شناخته میشود. قیمت این دستگاهها بسته به دقت، برند و امکانات موجود میتواند بسیار متغیر باشد؛ به طور مثال در آبان ۱۴۰۴ قیمت دستگاه صافی سنج از حدود ۵۴۰ میلیون ریال (۵۴ میلیون تومان) برای مدلهای اصلی آغاز شده و تا حدود ۷۵۳ میلیون ریال (۷۵ میلیون و ۳۰۰ هزار تومان) برای نمونههای پیشرفته مانند مدلهای الکومتر میرسد. مدلهای اقتصادیتر نیز در فروشگاههای تخصصی با تخفیف عرضه میشوند. انتخاب مناسب، ضامن کیفیت و صرفهجویی هزینه برای هر واحد صنعتی است.
جدول قیمت انواع دستگاه زبری سنج (صافی سنج)
| نام دستگاه / برند | رنج قیمت (تومان) | ویژگی برجسته |
|---|---|---|
| زبری سنج تایم گروپ – مدل پایه | ۵۴,۰۰۰,۰۰۰ | اقتصادی و دقیق |

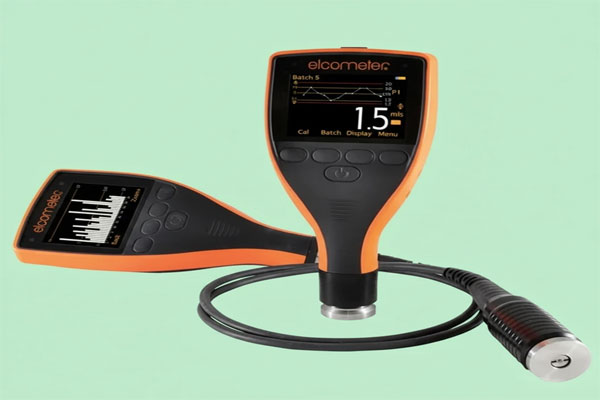

| زبری سنج الکومتر E224C-BI | ۷۵,۳۰۰,۰۰۰ | دقت بالا، وارداتی |
| صافی سنج مدل AR-131A (دیجیکالا) | ۶۷,۰۰۰,۰۰۰ (تقریبی) | ایدهآل برای تست سطح |
| زبری سنج صنعتی (دارمکو) | ۵۵,۰۰۰,۰۰۰ تا ۷۰,۰۰۰,۰۰۰ | صنعتی و مقاوم |
| زبری سنج نمونهای ساده | ۵۰,۰۰۰,۰۰۰ تا ۶۰,۰۰۰,۰۰۰ | قیمت مناسب، نگهداری آسان |
بررسی کیفیت جوش صنعتی با دستگاه زبری سنج
در کنترل کیفیت جوش، دستگاه زبری سنج ابزار انکارناپذیر متخصصان تولید شده است. این دستگاه ریزترین پستی و بلندیهای سطح جوش را تشخیص میدهد و عدد زبری به اپراتور داده میشود؛ عددی که راهگشای یافتن ایرادهای پنهان یا غیرقابل رؤیت چشمی است. جوشکاریهای صنعتی معمولاً نقاط بحرانی خطوط تولید را شکل میدهند و وجود ناهمواری یا زبری بالا، نشانهای از احتمال ترک، نفوذ ناکامل و خوردگی است. با یک اندازهگیری ساده و دقیق، میتوان از مردودی قطعه، خرابی خط تولید یا هزینههای بالای تعمیرات جلوگیری کرد. امروزه سنجش زبری سطح جوش نه فقط معیار زیبایی ظاهری بلکه شاخص سلامت ساخت به شمار میرود. دستگاههای پیشرفته، امکان تحلیل چند نقطه از جوش و ثبت متوسط زبری را میدهند؛ دادههایی که معیار پذیرش طبق استانداردهای بینالمللی هستند. ارزیابی دقیق با زبری سنج، پل ارتباطی میان کنترل چشمی و تفسیر عددی کیفیت است. این فناوری به تولیدکنندهها اطمینان میدهد که قطعه یا سازه صنعتی، از آزمونهای مقاومتی سربلند بیرون میآید.
اهمیت عدد زبری سطح جوش در پذیرش قطعه
عدد زبری سنج به سرعت تبدیل به معیار اصلی پذیرش یا رد جوش در خطوط تولید شده است. این داده نه تنها وضعیت صافی سطح جوش را به شکل کمی ارائه میکند، بلکه به مهندس اجازه میدهد با استانداردهای ISO و DIN مقایسه کند. اگر زبری سطح در محدوده مجاز باشد، قطعه مسیر مونتاژ و مصرف نهایی را طی میکند؛ اما زبری بالاتر از حد، نشانهای از نقص در فرایند جوشکاری، عدم تمیزی یا وجود حبابهای هوا است. این عددها به راحتی در پرونده کنترل کیفیت ثبت شده و سابقه فرآیند را شفاف میسازد. مهمتر اینکه زبری مناسب، نشانه کاهش احتمال خوردگی و افزایش استحکام اتصال است. کنترل عددی زبری جلوی خطاهای انسانی و چشمپوشیهای چشمی را میگیرد و فضای پیشرفت فناوری جوشکاری را مهیا میسازد. حتی در پروژههای بزرگ، تست زبری سطح جوش جزو الزامات تحویل نهایی تعریف شده است. این سنجش، مبنای تصمیمگیری اپراتورهای کاربلد و مهندسان کنترل کیفیت است تا تضمین سلامت و دوام سازه صنعتی برقرار شود.
نقش دستگاه زبری سنج در تست غیرمخرب جوش (VT و UT)
دستگاه زبری سنج، مکمل تستهای چشمی (VT) و آلتراسونیک (UT) در ارزیابی جوش است. وقتی اپراتور سطح جوش را میآزماید، زبری سنج با دقت بالایی ناهمواریهای غیرقابل تشخیص را ثبت میکند؛ این بررسی نقش مهمی در صحت سنجی نتایج تست غیرمخرب دارد. در تست VT، اگر زبری سطح زیاد باشد، خطر خطا در تشخیص ترکها و نقایص ظاهری بالا میرود. در روش UT هم، موج فراصوت ممکن است به واسطه زبری بیش از حد، دچار اعوجاج شود و اطلاعات غیرواقعی بدهد. اندازهگیری عددی زبری، بهعنوان پیشنیاز موفقیت تست غیرمخرب جوش مطرح است و اغلب پیش از اجرای تستهای اصلی، اپراتور اقدام به بررسی زبری میکند. این ابزار ظریف، سطح جوش را برای تحلیل مکانیکی، پوششدهی محافظتی یا حتی رنگآمیزی آماده میسازد. موثرترین تیمهای کنترل کیفیت، زبری سنج را پیش از هر تست تخصصی به کار میگیرند تا صحت دادهها و اعتبار سنجش تضمین شود. در نهایت، همراهی زبری سنج با تست غیرمخرب، ضامن ایمنی قطعه و موفقیت پروژه است.
ویژه : تجهیزات اندازه گیری دقیق

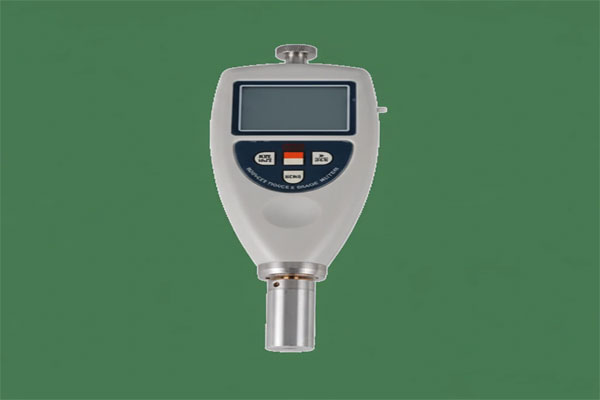

معرفی دستگاه زبری سنج دقیق
دستگاه زبری سنج دقیق یکی از حیاتیترین ابزارهای صنعت و آزمایشگاهی است که برای سنجش میزان صافی یا ناهمواری سطح قطعات فلزی، سرامیکی یا پلاستیکی به کار میرود. با افزایش نیاز به کیفیت در تولیدات امروزی، سنجش دقیق زبری سطح اهمیتی دوچندان یافته است؛ چرا که حتی کوچکترین تفاوت در سطح قطعه، باعث تغییر عملکرد نهایی آن میشود. این دستگاه در واقع مشابه یک چشمان تیزبین عمل کرده و ریزترین پستی و بلندیها را ثبت میکند. استفاده از زبری سنج نه فقط در صنایع مادر مثل خودروسازی و هوافضا، بلکه در تولید ابزارهای پزشکی و صنعت الکترونیک نیز رایج است. اطلاعات بدست آمده از دستگاه برای تضمین عمر قطعه، کیفیت مونتاژ، و حتی زیبایی ظاهری کاربرد دارد. زبری سنجها معمولاً بر اساس استانداردهای جهانی کالیبره و تنظیم میشوند تا دقت نتایج بینقص باشد. یادگیری کار با این دستگاه بسیار ساده است و حتی افراد مبتدی با آموزش کوتاه، به راحتی میتوانند نتایج را تفسیر کنند. این ابزار مهم، پلی میان علم اندازهگیری و نیازهای عملی است؛ و هر روز متخصصان بیشتری برای کنترل کیفیت، راهی به سوی دنیای زبری سنجها میگشایند.
تعریف ساده و علمی زبری سنج
زبری سنج دستگاهی است که میزان ناهمواری سطح قطعه را با دقت میسنجد و به کاربر عددی قابل استناد تحویل میدهد. از نگاه علمی، زبری به تفاوت ارتفاع نقاط مختلف سطح نسبت به یک سطح ایدهآل گفته میشود؛ یعنی هرچه تفاوت برجستگیها و فرورفتگیها بیشتر باشد، زبری سطح بالاتر محسوب میشود. این دستگاه با استفاده از یک حسگر بسیار حساس، سطح را لمس و حرکت میدهد و بدینترتیب حتی کوچکترین پستی و بلندیها را تشخیص میدهد. اطلاعاتی از جمله میانگین زبری سطح (Ra)، گودی و بلندیهای بیشینه (Rz)، و سایر معیارهای فنی مانند Rt یا Rq را در کسری از ثانیه نمایش میدهد. مهمترین نکته این است که زبری سنجها نقشی حیاتی در تضمین کیفیت دارند و میتوانند نتایج کار را به صورت عددی و قابل مقایسه ارائه کنند. با توجه به سادگی کار با این دستگاهها، حتی افرادی با دانش کم فنی نیز قادر به بهرهبرداری مطلوب از آن هستند. این ابزار در حقیقت ستون فقرات واحد کنترل کیفیت و آزمایشگاهها شده و یک زبان مشترک میان تولیدکننده و استانداردهای بینالمللی ایجاد میکند.
کاربرد دستگاههای زبری سنج صنعتی
دستگاههای زبری سنج صنعتی در بخشهای مختلف تولید و پژوهش، نقشی تعیینکننده در ارتقاء کیفیت دارند. در صنایع فلزی و خودروسازی، این ابزار برای تایید صافی قطعات و جلوگیری از بروز مشکل در مونتاژ استفاده میشود. در جوشکاری و ریختهگری، بررسی زبری سطح جوش یا محصول نهایی به افزایش مقاومت و کاهش احتمال خوردگی کمک میکند. در صنعت پزشکی نیز، تولیدکنندگان ابزار جراحی برای اطمینان از بیخطر بودن سطح و کاهش تجمع باکتریها، به شکل مستمر از زبری سنج بهره میبرند. حتی در حوزه ساخت قطعات الکترونیک، دستگاههای زبری سنج به تشخیص دقیق یکنواختی سطح کمک میکنند تا اتصالهای الکتریکی مطمئن تضمین شود. همچنین تستهای غیرمخرب مانند کنترل جوش با روش VT یا UT به کمک دادههای زبری سنج، دقت و اعتبار بیشتری پیدا میکنند. بطور خلاصه، این دستگاهها تضمینی برای سلامت، دوام و زیبایی قطعات صنعتی به شمار میروند و حضورشان در کارگاهها و خطوط تولید، ضرورتی انکارناپذیر است.
آشنایی با پارامترهای سنجش صافی سطح
یکی از مهمترین ویژگیهای هر دستگاه زبری سنج، توانایی اندازهگیری و نمایش انواع پارامترهای صافی سطح است که هر کدام معنای خاصی دارند. معروفترین شاخص، Ra است که نشاندهنده متوسط زبری سطح به میکرون است و در نقشههای صنعتی بسیار رایج است. پارامتر Rz نیز اندازه بیشترین بلندی و گودی در نمونههای سطح را نشان میدهد. بعضی دستگاهها معیارهای تکمیلی همچون Ry، Rt، Rq و حتی پارامترهای تخصصی مثل Rp، Rmax یا Rsk را ارائه میدهند که هر کدام برای کاربردی خاص طراحی شدهاند. انتخاب پارامتر مناسب برگرفته از ملزومات طراحی و الزامات استانداردهای جهانی است. تفسیر عدد بهدست آمده باید با دقت انجام شود، زیرا حتی تغییرات کوچک ممکن است تاثیر زیادی بر عملکرد نهایی قطعه داشته باشند. اطلاعات این پارامترها علاوه بر کنترل کیفیت و پذیرش قطعات، در توسعه فرآیندهای تولیدی و بهینهسازی روشهای ماشینکاری نیز بسیار مؤثر است. آشنایی و تفسیر درست این اعداد، دانش فنی کارگاه را ارتقاء میبخشد و ارتباط صنعت با معیارهای بینالمللی را تقویت میکند.
ویژه : تجهیزات بازرسی جوش
طرز کار دستگاه زبری سنج
دستگاه زبری سنج، قلب کنترل کیفیت در دنیای صنعت است و نحوه کارکرد آن، ترکیبی از فناوری روز و دقت مهندسی است. این دستگاه، با تکیه بر حسگرهای فوقحساس خود، سطح قطعه را لمس کرده و مسیر حرکتش را با نهایت ظرافت ثبت میکند. طرز کار ابزار به گونهای است که حتی ریزترین برجستهگیها یا فرورفتگیهای سطح قابل شناسایی هستند و نتایج به صورت عددی روی نمایشگر ظاهر میشود. این فرآیند منجر به شناسایی ایرادات پنهان در سطح شده و به اپراتور امکان میدهد تا کیفیت نهایی قطعه را رفع و اصلاح کند. کاربر ابتدا قطعهای نمونه را آماده و تمیز میکند، سپس دستگاه را در زاویه و جهت صحیح قرار داده و شروع به اندازهگیری میکند. دادهها پس از طی مرحله تحلیل، به آسانی تفسیر میشوند و نقش مهمی در قبول یا رد محصول دارند. سازوکار اندازهگیری، راحتی کار و دقت را برای کاربران مبتدی تا حرفهای فراهم ساخته است و امروز، مشاغل مختلف بدون زبری سنج کارشان پیش نمیرود. این دستگاه، مصداق هوشمندی صنعت مدرن و ضامن ارتقاء استانداردهای تولید است.
نحوه عملکرد هد و سنسور دستگاه
هد دستگاه زبری سنج یکی از پیچیدهترین قطعات ساختهشده در صنعت سنجش سطح است؛ این بخش همان قسمتی است که مثل سوزن گرامافون به آرامی روی سطح حرکت میکند و بالا و پایینهای سطح قطعه را با دقت میسنجد. حسگر تعبیهشده در هد، معمولا از آلیاژهای سخت و ضد سایش ساخته میشود تا دقت اندازهگیری حفظ گردد و عمر دستگاه افزایش یابد. در دستگاههای مدرن، حسگر قادر است تفاوت ارتفاع را تا مقیاس میکرون ثبت کند و سپس این دادهها را به پردازنده مرکزی ارسال میکند. اغلب دستگاهها مجهز به هد متحرک هستند که با سرعت و زاویه استاندارد حرکت میکند تا نمونهبرداری دقیقی از سطح داشته باشند. عملکرد هد علاوه بر ثبت دادهها، جلوی خطاهای انسانی را میگیرد و تضمین میکند نتایج عددی به واقعیت سطح نزدیک باشند. هد براحتی قابل تعویض بوده و با کالیبراسیون دورهای، همیشه آماده کار میماند. این بخش، نقطه اتصال علم مواد و فناوری روز دنیاست و زیربنای دقت نتایج در دستگاه زبری سنج به شمار میرود.
مراحل آماده سازی قطعه نمونه
قبل از شروع اندازهگیری صافی سطح، مراحل آمادهسازی قطعه نمونه اهمیت بسیار زیادی دارد که باید با دقت انجام شود. اولین گام، شستشو و پاکسازی کامل سطح قطعه است تا هیچگونه گرد و غبار، روغن یا آلودگی با نتایج آزمون تداخل نداشته باشد. سپس لازم است قطعه را روی میزکار ثابت و بدون لرزش قرار دهید تا در طول اندازهگیری هیچ حرکتی نداشته باشد. انتخاب محل مناسب روی سطح برای تست، باید براساس نقشه و استاندارد باشد تا نتایج دقیقی به دست آید. گاهی لازم است چند نقطه مختلف از سطح بررسی شود تا میانگین واقعی از زبری قطعه حاصل گردد. میتوان از فیکسچر یا نگهدارنده مخصوص استفاده کرد تا هد دستگاه با زاویه درست و ارتفاع مطلوب حرکت کند و هیچگونه خطای اپراتوری رخ ندهد. اگر قطعه دارای پوشش یا پوشش محافظ است، لازم است پوشش را جدا کرده و سطح اصلی را بررسی کنید. اجرای دقیق این مراحل، ضامن صحت و اعتبار دادههای اندازهگیری است و باعث میشود زبری سنج نتایج واقعی و قابل اتکا ارائه کند. رعایت اصول آمادهسازی میتواند تفاوت اساسی در کیفیت خروجی ایجاد کند.
تحلیل و تفسیر نتایج اندازهگیری
پس از انجام سنجش زبری سطح، نتایج دستگاه به شکل مقادیر عددی یا نمودارهای گرافیکی روی نمایشگر ظاهر میشوند. مهمترین پارامتر قابل تفسیر، عدد Ra است که متوسط زبری سطح را نشان میدهد و بر اساس واحد میکرون گزارش میشود. اپراتور باید این عدد را با مقادیر مطلوب طراحی و استانداردهای بینالمللی مقایسه کند؛ اگر عدد زبری سطح بالاتر یا پایینتر از محدوده مجاز باشد، لازم است فرآیند اصلاح شود. دستگاههای جدید اغلب چندین پارامتر تخصصی اعم از Rz، Rt، Rq و … را ارائه میدهند که هرکدام اطلاعات جزئیتری درباره سطح قطعه به دست میدهند. ابزارهای تحلیل داخلی دستگاه، دادهها را دستهبندی کرده و آلارم یا علامت هشدار برای نتایج خارج از حدود تعیین میکنند. براساس این تحلیل، میتوان علت مشکل را ردگیری و محل نقص را مشخص کرد؛ این قابلیت، فرآیند کنترل کیفیت را بهینهتر میسازد. تفسیر نتایج باید با دقت صورت گیرد و در صورت نیاز، تست مجدد یا مداخله فنی اجرا شود. نتایج دقیق دستگاه زبری سنج، کلید پذیرش یا رد قطعه و ضامن اعتبار کارگاه تولیدی خواهد بود.
ویژه : تجهیزات جوش و برش
انواع مختلف دستگاه زبری سنج
امروزه دستگاههای زبری سنج با تنوع زیادی وارد بازار شدهاند تا پاسخگوی نیازهای مختلف صنعت و آزمایشگاه باشند. این ابزارها بر اساس تکنولوژی اندازهگیری، به دو دسته اصلی تقسیم میشوند: مدلهای تماسی که با لمس سطح کار میکنند و مدلهای غیرتماسی یا نوری که از سیستمهای لیزر و اپتیک بهره میبرند. همچنین نسل جدید زبری سنجها دیجیتال بوده و امکان ذخیرهسازی و تحلیل دادهها را برای کاربر فراهم میآورند. هر کدام از این دستگاهها بسته به دقت، سرعت و قابلیت اندازهگیری پارامترها، کاربرد خاصی دارند و انتخاب نوع مناسب میتواند تاثیر بسزایی بر کیفیت محصول نهایی داشته باشد. تعامل با دستگاههای نمونهای سنتی نیز همچنان تا حدی رایج است و اغلب برای کنترلهای ابتدایی مورد استفاده قرار میگیرند. ویژگیهای هر مدل از جمله حملپذیری، توان تحلیل، و قیمت نهایی میتواند تصمیمگیری خریدار را دگرگون سازد. شناخت تفاوتها و نقاط قوت هر نوع دستگاه، راهکاری مطمئن برای ارتقاء فرآیند کنترل کیفیت و ارزیابی صنعتی است. در این بخش، با انواع مهم دستگاه زبری سنج و نکات کلیدی انتخاب بهترین مدل آشنا خواهید شد.
دستگاه زبری سنج تماسی و نوری

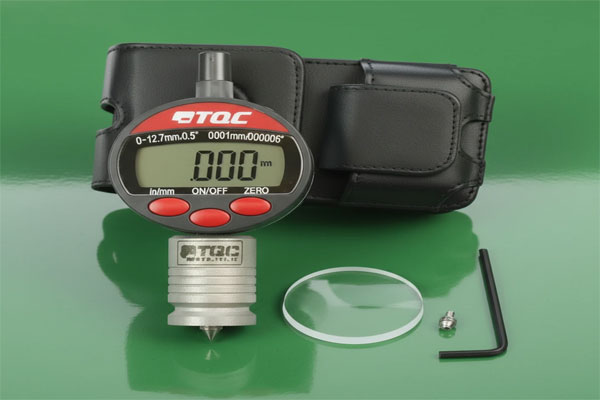

دستگاههای زبری سنج تماسی، رایجترین مدل موجود در کارگاهها و آزمایشگاهها هستند و معمولاً از یک سوزن یا هد الماسه بهره میگیرند که سطح قطعه را لمس و حرکت میدهد. این مدلها با حسگر مکانیکی کوچکترین ناهمواریهای سطح را در بازه میکرومتری ثبت میکنند و دقتی عالی دارند. در مقابل، دستگاههای نوری یا اپتیکی، بدون تماس فیزیکی، با استفاده از پرتو لیزر یا نور سفید، تصویر سطح را شناسایی و تحلیل مینمایند. این روش غیرتهاجمی بوده و برای قطعات حساس، نازک یا دارای پوشش منع تماس، گزینهای بینظیر است. سرعت اندازهگیری در مدلهای نوری بسیار بالاست و امکان ثبت نقشه سهبعدی سطح نیز فراهم میشود. انتخاب میان مدل تماسی و نوری، به جنس قطعه، حساسیت سطح و بودجه کارگاه بستگی دارد. دستگاههای نوری غالباً هزینه بالاتری دارند اما ریسک آسیب به قطعه را صفر میکنند. در صنایع پیشرفته مثل نیمهرساناها یا پزشکی، مدلهای نوری محبوبتر هستند. شناخت مزایا و محدودیت هر روش، گام مهمی در تضمین کیفیت آزمون زبری سطح محسوب میشود.
تفاوت دستگاه دیجیتال و نمونهای

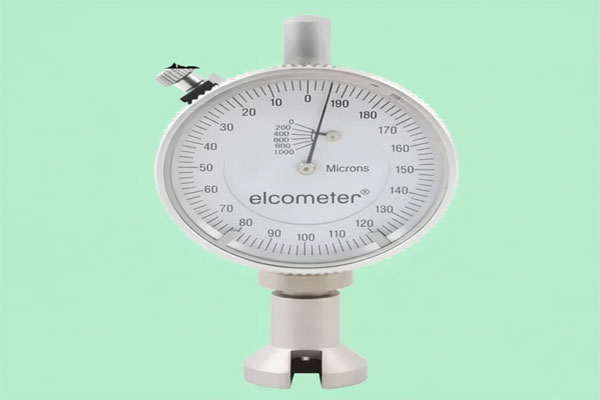

با پیشرفت فناوری، دستگاههای زبری سنج دیجیتال جایگزین مدلهای سنتی نمونهای شدهاند و دقت و سرعت اندازهگیری را به طور چشمگیری افزایش دادهاند. دستگاههای نمونهای، اغلب با مقایسه سطح قطعه با نمونههای استاندارد و لمس انسانی انجام میشوند؛ روشی ساده و کمهزینه اما وابسته به تجربه اپراتور و مناسب برای کنترلهای ابتدایی. در مقابل، انواع دیجیتال با داشتن نمایشگر، حافظه داخلی و نرمافزارهای تحلیلی، امکان ثبت، ذخیره و ارسال دادهها را به صورت دقیق و مستند فراهم میسازند. این مدلها معمولاً خطای انسانی کمتر دارند و نتایج قابل اعتمادتر را در بازههای میکرونی ارائه میدهند. دستگاههای دیجیتال قابلیت اتصال به کامپیوتر و ارائه گزارشهای آماری دارند و برای آزمایشگاههای حرفهای و خطوط تولید مدرن، انتخابی منطقی محسوب میشوند. مدلهای نمونهای برای آموزش، تست سریع یا تایید اولیه کاربرد دارند اما برای کنترلهای کیفی جدی باید ابزار دیجیتال استفاده شود. تصمیمگیری درباره انتخاب هر نوع، به بودجه، مهارت کاربران و نیاز پروژه وابسته است.
راهنمای انتخاب دستگاه مناسب
انتخاب دستگاه زبری سنج مناسب، نقش کلیدی در موفقیت فرآیند کنترل کیفیت و کاهش ضایعات دارد. نخست باید نوع کاربری خود را مشخص کنید؛ آیا نیاز به دقت آزمایشگاهی دارید یا کنترل سریع در کارگاه کافی است؟ برای قطعات حساس یا ظریف، مدلهای نوری و دیجیتال توصیه میشوند تا سطح بدون آسیب و با سرعت بالا سنجیده شود. اگر حجم کار زیاد است و ثبت داده و ارزیابی مستمر اهمیت دارد، دستگاههای دیجیتال با نرمافزارهای تحلیلی بهترین گزینهاند. در صنایع سنتی یا خطوط تولید کوچک، مدلهای تماسی قابل حمل یا نمونهای هنوز هم مناسباند و هزینه پایینتری دارند. باید به قابلیت حمل، کالیبراسیون آسان دستگاه و خدمات پس از فروش نیز توجه کنید تا در صورت بروز خطا یا نقص، پشتیبانی سریع دریافت کنید. مطالعه استانداردهای مرتبط شامل ISO، DIN یا ASME و تطابق دستگاه با این الزامات، ضامن اعتبار نتایج است. در نهایت، همیشه قبل از خرید از چند منبع معتبر استعلام بگیرید، تست عملی انجام دهید و نظر متخصصان را جویا شوید تا بهترین انتخاب را مطابق کاربرد خود داشته باشید.
ویژه : تجهیزات ابزار دقیق
شیوه کالیبراسیون و نگهداری صحیح(راهنمای عملی)
دستگاه زبری سنج را باید قلب تپنده کنترل کیفیت صنایع دانست؛ ابزاری ظریف که کالیبراسیون و مراقبت مستمر، راز ماندگاری و دقت بیبدیل آن است. بسیاری از کارشناسان تولید، اهمیت این دستگاه را وقتی لمس میکنند که یک عدمدقت کوچک منجر به خطا در خط کنترل یا حتی مردودی یک قطعه میشود. با این حال، کافیست چند اقدام ساده نگهداری یا یک تنظیم دقیق کالیبراسیون را به روتین کاری خود اضافه کنید تا هم نتایج آزمونهایتان اعتبار یابد و هم هزینههای ناگهانی تعویض یا تعمیر کاهش یابد. یادمان باشد دستگاههای باکیفیت و دقیق، حاصل دستان محتاط و ذهن مسئول اپراتورهایی هستند که به نظم و پیشگیری، بیشتر از هر ابزاری ایمان دارند.
۱. اصول نگهداری دستگاه زبری سنج
1.تمیزکاری بعد از هر استفاده:همیشه پس از پایان هر آزمون، هد (سنسور) و سطوح تماس دستگاه را با دستمال نرم و بدون پرز تمیز کنید تا چربی و گردوغبار باعث خطا نشود.
2.محیط مناسب نگهداری:دستگاه را در محیط خشک، بهدور از رطوبت، گردوغبار و تغییرات ناگهانی دما قرار دهید تا از زنگ زدگی و کاهش عمر قطعات جلوگیری شود.
3.حمل و جابجایی ایمن:دستگاه را فقط با کیف یا محافظ مخصوص و با احتیاط جابجا کنید تا ضربه نخورد و سنسور آسیب نبیند.
4.بررسی سلامت اتصالات:هر ماه یکبار اتصالات برقی، کابلها و کلیدها را کنترل کنید و در صورت وجود مشکل، قبل از استفاده برای رفع آن اقدام نمایید.
5.سرویس دورهای تخصصی:هر ۶ ماه سرویس از نمایندگی مجاز یا تکنسین حرفهای بخواهید تا دستگاه و نرمافزار آن به شکل کامل بازبینی شود.
6.استفاده از محافظ برق:همیشه دستگاه را به برق مستقیم نزنید و از محافظ نوسان استفاده کنید تا مدارهای داخلی سالم بماند.
۲. نحوه کالیبراسیون دستگاه زبری سنج

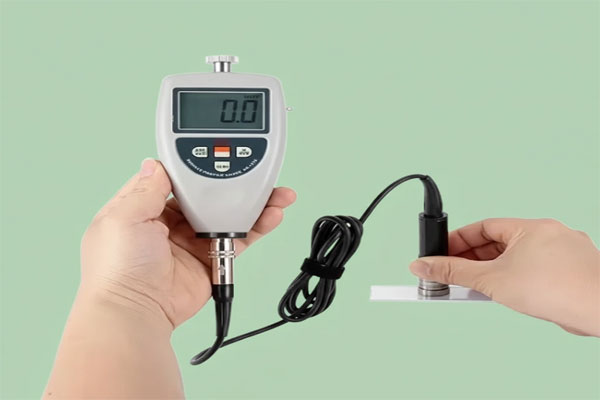

1.آمادهسازی محیط و ابزار:میز کار عاری از لرزش و مواد آلوده انتخاب کرده، دستگاه و صفحه مرجع را تمیز کنید.
2.انتخاب صفحه کالیبراسیون مناسب:بر اساس رنج کاری، صفحهای با زبری استاندارد و بدون خراش یا آلودگی آماده نمائید.
3.قرار دادن صفحه کالیبراسیون زیر هد:به آرامی و دقیق صفحه کالیبراسیون را در محل اندازهگیری دستگاه جای دهید، تا سنسور آسیب نبیند.
4.اجرای دستور کالیبراسیون:با توجه به دفترچه راهنما، گزینه کالیبراسیون را فعال و منتظر اندازهگیری بمانید.
5.بررسی نتایج:نتیجه ثبتشده را با مقدار عددی صفحه مرجع مقایسه کنید؛ اگر صحیح بود دستگاه برای کار آماده است، در غیر این صورت باید تنظیمات را مطابق دستور سازنده تصحیح نمایید.
6.ثبت سوابق کالیبراسیون:تاریخ و نتایج هر کالیبراسیون را مکتوب یا در سامانه داده دستگاه ذخیره کنید تا سابقه خطا پیداکنید.
۳. رفع خطای کالیبراسیون
1.شناسایی خطا:هنگام اعلام خطا یا تطابقنداشتن نتایج با استاندارد، ابتدا دستگاه را خاموش و مجدداً روشن کنید.
2.تمیزکاری مجدد سنسور و صفحه:سنسور و صفحه مرجع را دقیقاً با پد مخصوص یا دستمال بدون پرز تمیز کنید.
3.بررسی آسیب فیزیکی:وجود هرگونه خراش، شکستگی یا سایش را روی صفحه مرجع و هد دستگاه بررسی و در صورت آسیب، تعویض کنید.
4.ریست کردن تنظیمات دستگاه:در صورت لزوم، تنظیمات کالیبراسیون را به حالت کارخانه (Reset) بازگردانید و فرآیند را دوباره اجرا کنید.
5.بازبینی دفترچه راهنما:کدهای خطا یا پیامهای نمایشگر را با راهنمای سازنده تطبیق داده و راهکار پیشنهادی را بهدقت اجرا کنید.
6.درخواست پشتیبانی:اگر خطا پایدار بود، با پشتیبانی یا نمایندگی تماس بگیرید تا بررسی نرمافزاری و تعمیرات انجام گردد.
نتیجه:
با رعایت این مسیرهای عملیاتی ساده، دستگاه شما همیشه در اوج دقت کار خواهد کرد و دغدغه خرابی یا خطای ناگهانی تقریباً به صفر خواهد رسید.
مقاله مرتبط با دستگاه های زبری سنج :
This article analyzes the latest advances in surface roughness measurement techniques, focusing on new sensor technologies and software algorithms. It presents comparative results from both contact and non-contact devices, highlighting improvements in accuracy and application range. The findings reveal significant progress in industrial calibration standards, optimizing quality control in manufacturing. Future trends suggest further integration of artificial intelligence for automated roughness assessment.
ترجمه فارسی:
این مقاله به بررسی آخرین پیشرفتها در تکنیکهای اندازهگیری زبری سطح میپردازد و فناوریهای جدید حسگر و الگوریتمهای نرمافزاری را معرفی میکند. نتایج مقایسهای بین دستگاههای تماسی و غیرتماسی ارائه شده و بهبود دقت و دامنه کاربرد را برجسته میسازد. یافتهها نشاندهنده پیشرفت قابل توجه در استانداردهای کالیبراسیون صنعتی و بهینهسازی کنترل کیفیت ساخت هستند. روندهای آینده، ادغام بیشتر هوش مصنوعی برای ارزیابی خودکار زبری سطح را پیشبینی میکند.
منبع: ScienceDirect
سوالات رایج
دستگاه زبری سنج چیست و چه کاربردی دارد؟
دستگاه زبری سنج ابزاری تخصصی برای سنجش صافی یا ناهمواریهای سطح قطعات فلزی، پزشکی و صنعتی است. این دستگاه با عدد دقیق، کیفیت سطح را تعیین میکند تا از مشکلاتی مثل خوردگی، ترک یا چسبندگی نامناسب جلوگیری شود. کاربرد آن در کنترل کیفیت خطوط تولید و آزمون جوش الزامی شده است.
چرا بررسی زبری سطح جوش مهم است؟
زبری بیش از حد سطح جوش میتواند نشانهای از مشکلاتی مثل ترک، ضعف اتصال یا خوردگی باشد. بررسی زبری سطح با دستگاه، به مهندس اجازه میدهد مشکلات پنهان را شناسایی و رفع کند، تا قطعه نهایی استاندارد و مقاوم باشد و هزینه تعمیر و مردودی کاهش یابد.
پارامتر Ra در دستگاه زبری سنج نمایشدهنده چیست؟
Ra شاخص متوسط زبری سطح است که محبوبترین و رایجترین پارامتر در نقشههای صنعتی محسوب میشود. این عدد بر حسب میکرون تنظیم شده و معیاری برای پذیرش یا رد قطعه، طبق استانداردهای جهانی مثل ISO، DIN یا ASME به شمار میرود و نقش مهمی در کنترل کیفیت دارد.
دستگاه زبری سنج تماسی چه تفاوتی با مدل نوری دارد؟
مدلهای تماسی با حسگر فیزیکی سطح را لمس میکنند و حتی ریزترین نامنظمی را ثبت مینمایند؛ مدلهای نوری با لیزر یا اپتیک بدون تماس، برای قطعات حساس و ظریف استفاده میشوند و سرعت بیشتری دارند. مدل تماسی اقتصادیتر است اما مدل نوری آسیب به سطح قطعه ندارد و دقت بالاتری دارد.
آیا دستگاه زبری سنج برای همه خطوط تولید مناسب است؟
بله؛ دستگاههای زبری سنج بسته به نوع و دقتشان در صنایع فلزی، پزشکی، خودروسازی، الکترونیک و حتی خطوط آموزشی استفاده میشوند. کافی است مدل، دقت و نوع کاربری مناسب را انتخاب کنید تا کیفیت قطعات، مقاومت جوش و زیبایی محصول تضمین شود و ضایعات کاهش یابد.
مراحل آمادهسازی قطعه برای تست زبری سطح چیست؟
پیش از سنجش زبری، قطعه باید کاملاً تمیز و عاری از روغن یا گردوغبار باشد، روی میزکار ثابت و بیلرزش قرار گیرد و محل آزمون طبق نقشه انتخاب شود. اگر پوشش دارد باید جدا شود. اجرای صحیح این مراحل، صحت و اعتبار نتایج اندازهگیری را تضمین میکند و خطای آزمون را کاهش میدهد.
چگونه نتایج دستگاه زبری سنج را تفسیر کنیم؟
اعداد ارائه شده دستگاه مثل Ra یا Rz را با استاندارد پروژه مقایسه کنید. اگر عدد زبری در محدوده مجاز باشد، قطعه پذیرفته میشود؛ عدد بالاتر نشانه مشکل است. برخی دستگاهها هشدار داده و دادهها را ذخیره میکنند تا اپراتور یا مهندس کنترل کیفیت بتواند رفع ایراد یا آزمون مجدد انجام دهد.
کالیبراسیون و نگهداری دستگاه زبری سنج چرا اهمیت دارد؟
کالیبراسیون یعنی تنظیم دقت دستگاه با صفحات مرجع؛ بدون آن نتایج اشتباه خواهد بود و ممکن است قطعات مردود شوند. نگهداری شامل تمیزکردن، نگهداری در محیط خشک، سرویس دورهای و بررسی اتصالات است تا عمر دستگاه بیشتر و خطاهای اندازهگیری کمتر شود. رعایت این اصول، اعتبار و کارایی دستگاه را تضمین میکند.
